제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: TLK451 시리즈
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
공급 능력: 달 당 1000년
모델 번호: |
TLK451 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
구멍 내경: |
70-600mm |
중량: |
2.3-108 |
외경: |
110-695mm |
두께 (밀리미터): |
24-140mm |
(크킨텀을 회전시키세요: |
204-4130 |
모델 번호: |
TLK451 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
구멍 내경: |
70-600mm |
중량: |
2.3-108 |
외경: |
110-695mm |
두께 (밀리미터): |
24-140mm |
(크킨텀을 회전시키세요: |
204-4130 |

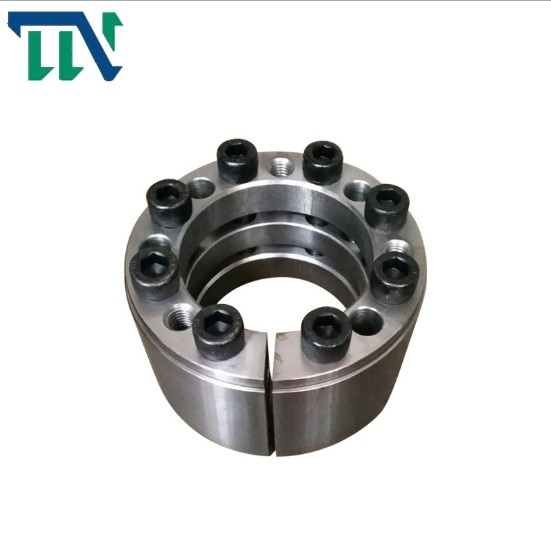

기계적인 것을 위한 TLK451 로킹 조립체 자기 중립성 축-허브 연결 클램핑
표준 축자유 회전 방지 장치를 지니는 TLK451 시리즈 고정 나사
제품 소개
Tlk451은 티안니우 공장에 의해 생산된 Z12 시리즈 로킹 조립체에 해당됩니다
우리는 비싼 비용 성능과 내구성으로 고품질 로킹어셈블리를 생산합니다.
로킹 조립체는 -30oC 내지 200oC 의 온도범위에서 일할 수 있습니다,
그리고 다른 작업 환경과 미디어에 따라 다양한 소재로 만들어질 수 있습니다.
창주 티안니우 송전 회사에 의해 생산된 z-시리즈 로킹 조립체는 열쇠가 없는 연결 구조입니다. 축방향 힘의 작용에서, 안쪽이고 외부 슬리브는 수축하고, 메커니즘 작전의 목적을 달성하기 위해, 토크와 축방향 힘을 전하기 위해 충분 마찰을 생산하기 위해 샤프트와 허브에 의해 밀접하게 팽창합니다.
특징 : 접합부의 좋은 센터링 성능 ; 어떤 난방도 집회 동안 요구되지 않습니다 ; 샤프트와 허브 사이에 상대적 위치를 해체하거나 조정하는 것은 편리합니다 ; 어떤 응력 집중 ; 강한 베어링 캐패시티. 용법 : 허브가 샤프트로 연결될 때, 그것은 볼트에 의해 강화된 후 단단한 마감 역할을 합니다. 제품이 원뿔형 표면 또는 원추형 구조이기 때문에, 마찰의 결과가 되고 토크 요구사항을 충족시키면서, 그것은 축방향 힘 움직임을 통하여 반경 방향 하중으로 변합니다. 분해될 때, 모든 볼트를 늦추세요. 볼트를 제거할 필요가 없습니다. 그리고 나서 알렌 렌치와 분해 홀 안으로 적절한 볼트를 조이고 분해된 부분을 늦추세요.
Products are widely used in: engineering machinery, textile machinery, mining machinery, metallurgical machinery, printing machinery, tobacco machinery, packaging machinery, forging machinery, steel rolling machine, all kinds of machine tools (machining center, CNC machine tools connected with servo motor and stepping motor) and mechanical transmission connection
제품 특징
| 모델 | RLK603 로킹 조립체 | |
| 정격 부하 (kN.m) | 힘 | 5-3500 |
| 토크 | 0.025-517 | |
| 내측 레이스 사이즈 (밀리미터) | 14-360 | |
| 바깥 레이스 사이즈 (밀리미터) | 38-590 | |
| 두께 (밀리미터) | 15-175 | |
| (Kg에) 짓누르세요 | 0.1-186 | |
제품 매개 변수
|
基 本 尺 寸 근본적인 차원 |
六角螺internal 육각 머리 볼트 |
荷 정격 부하 |
Pf (N/mm2) |
마
(N·m) |
Ｇ
(킬로그램) |
||||||
| Ｄ | Ｄ | 나 | Ｌ | L1 |
格 사이즈 |
量 수량 |
Ft (kN) | Mt (kN·m) | |||
| 밀리미터 | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2.3 | |||||
| 80 | 120 | 50 | 60 | 70 | M10 | 10 | 250 | 10.25 | 212 | 83 | 2.5 |
| 90 | 130 | 11 | 280 | 12.6 | 207 | 2.7 | |||||
| 100 | 145 | 10 | 372 | 18.6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20.5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24.5 | 188 | 4.8 | |||||
| 130 | 180 | M12 | 14 | 520 | 33.8 | 197 | 145 | 6.3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39.0 41.8 |
196 183 |
6.6 7.8 |
||
| 160 | 210 | 16 | 593 | 47.5 | 183 | 9.4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65.0 | 193 | 10.7 | ||
| 180 | 235 | M14 | 765 | 69.0 | 182 | 230 | 11.3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77.5 | 163 | 14.6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15.3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20.2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21.8 | |||||
| 260 | 325 | 96 | 110 | 130 | M16 | 21 | 1480 | 193 | 205 | 355 | 23.4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30.0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31.2 | |||||
| 320 | 405 | 124 | 136 | 156 | M20 | 20 | 2210 | 354 | 191 | 690 | 48.0 |
| 340 | 425 | 2210 | 376 | 180 | 51.0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69.0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73.0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76.0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80.0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81.0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85.0 | |||||
| 480 | 575 | 140 | 155 | 177 | M22 | 25 | 3440 | 830 | 159 | 930 | 88.0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91.0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95.0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98.0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101.0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104.0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108.0 | |||||
