제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: TLK401series
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
공급 능력: 달 당 1000년
모델 번호: |
TLK401 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
구멍 내경: |
45-320mm |
중량: |
1.5-71KG |
외경: |
75-405mm |
사이즈: |
M8 M10 M12 M14 M16 M20 |
(크킨텀을 회전시키세요: |
174-2930 |
모델 번호: |
TLK401 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
구멍 내경: |
45-320mm |
중량: |
1.5-71KG |
외경: |
75-405mm |
사이즈: |
M8 M10 M12 M14 M16 M20 |
(크킨텀을 회전시키세요: |
174-2930 |

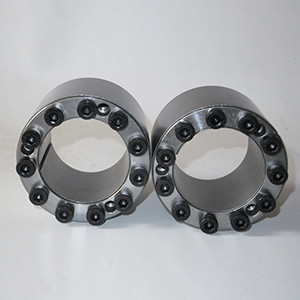

산업을 위해 열쇠가 없는 톨로크를 셀프-센터링 TLK401 로킹 조립체
표준 축자유 회전 방지 장치를 지니는 TLK300 시리즈 고정 나사
상품 소개
창주 티안니우 송전 회사에 의해 생산된 z-시리즈 로킹 조립체는 유럽에서 믿을 만한 기술 기준에 의존하고, 과학적으로 제품의 약간의 창조적 향상을 했습니다. 회사는 주로 유럽, JB (GB) 기준, USA 표준과 다양한 비표준 로킹 조립체 시리즈품을 생산합니다. 제품은 유럽 연합, 미국, 오스트레일리아, 동남 아시아, 홍콩과 대만과 다른 나라와 지역으로 보내집니다. 요즈음, 기업은 1000 평방미터의 영역에 걸치고, 다양한 CNC 공작 기계류, 고정밀 계측 기구와 특별한 측정계를 갖. 회사는 연속하여 30 표준 계열 이상과 로킹 조립체의 수천의 시방서를 개발하고 생산했습니다. 그것은 중국에 대규모 전문적 로킹 조립체 제조사입니다.
로킹 조립체는 넓게 안에 사용되는 진보적 기계적 기부 부분입니다
다양한 하중 하에 기계적 공동을 위한 세계. 미국, 독일, 일본
그리고 더 고도로 발달한 산업과 국가는 처음으로 튼튼한 기계에서 이 신기술을 사용했습니다.
제품 특징
| 모델 | RLK603 로킹 조립체 | |
| 정격 부하 (kN.m) | 힘 | 5-3500 |
| 토크 | 0.025-517 | |
| 내측 레이스 사이즈 (밀리미터) | 14-360 | |
| 바깥 레이스 사이즈 (밀리미터) | 38-590 | |
| 두께 (밀리미터) | 15-175 | |
| (Kg에) 짓누르세요 | 0.1-186 | |
제품 매개 변수
|
基 本 尺 寸 근본적인 차원 |
内 六 角 螺 钉 내부 육각 머리 볼트 |
定 평가됩니다 |
荷 로드 |
Pf (N/mm2) |
Ｇ
(킬로그램) |
||||||
| Ｄ | Ｄ | 나 | Ｌ |
格 사이즈 |
量 수량 |
마 N·m |
Ft (kN) | Mt (kN·m) | |||
| 밀리미터 | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | 338 | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
| 150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
