TLK200 열쇠가 없는 축자유 회전 방지 장치 조립 자기 중립성 클램핑

Name: TLK200 열쇠가 없는 축자유 회전 방지 장치 조립 자기 중립성 클램핑
Brand: Tianniu
SKU: TLK200 시리즈
Rating: 5 (186 reviews)

제품 세부 정보

원래 장소: 중국

브랜드 이름: Tianniu

인증: ISO-9001

모델 번호: TLK200 시리즈

지불과 운송 용어

최소 주문 수량: 2

가격: Negotiable

포장 세부 사항: 비행기로 바다 선적에 의한 통

배달 시간: 0 일

공급 능력: 달 당 1000년

가장 좋은 가격 을 구하라

지금 연락하세요

사양

설명

사양

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            열쇠가 없는 로킹 조립체, TLK200 열쇠가 없는 축자유 회전 방지 장치, TLK200  로킹 조립체


모델 번호:	TLK200 로킹 조립체	재료:	GCr15 베어링 강철
구멍 내경:	10-500mm	중량:	0.01-16.5
외경:	13-540mm	사이즈:	Ｍ 4 Ｍ 6
(크킨텀을 회전시키세요:	1.4-1110

모델 번호:	TLK200 로킹 조립체
재료:	GCr15 베어링 강철
구멍 내경:	10-500mm
중량:	0.01-16.5
외경:	13-540mm
사이즈:	Ｍ 4 Ｍ 6
(크킨텀을 회전시키세요:	1.4-1110

설명

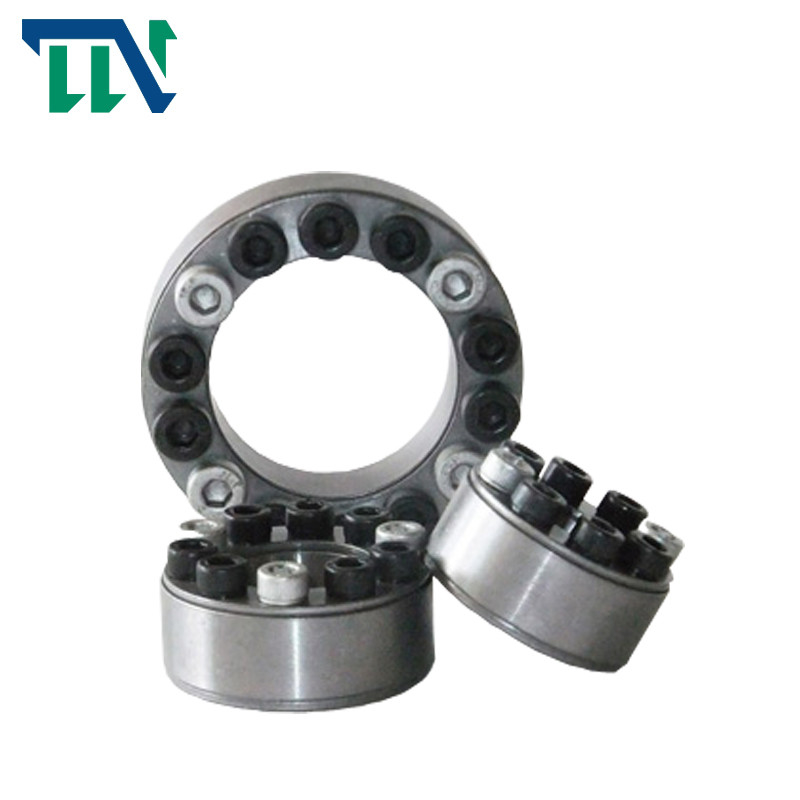

TLK200 열쇠가 없는 축자유 회전 방지 장치 조립 자기 중립성 클램핑

TLK200 잠금장치 조립 자기 중립성 열쇠가 없는 클램핑

표준 축자유 회전 방지 장치를 지니는 TLK200 시리즈 고정 나사

제품 소개

로킹 조립체는 진보적 기본적인 요소가 넓게 세계에서 무거운 짐 하에 기계적인 연결에 사용했다는 것 입니다. 바퀴와 샤프트의 접합부에, 압력과 마찰을 격납 표면 사이에 생산되게 만들기 위해 고강도 볼트를 강화함으로써 하중 전달을 실현하는 것은 열쇠가 없는 연결 디바이스입니다.

높은 로드 이유에 적합합니다

특히 교번 토크에 적합합니다

전형적인 애플리케이션 : 회전 속도 조절 바퀴, 벨트 드럼

토오크계

설치

1 신축 슬리브 1xt를 설치하세요

2 신축 슬리브 1.9xt를 설치하세요

3 신축 슬리브 2.7xt를 설치하세요

4 신축 슬리브 3.6xt를 설치하세요

로킹 조립체를 선택하는 것 다음과 같은 요구조건을 충족시켜야 합니다 :

A. 전파 토크 : MT ≥ Ｍ

비. 베어링 축방향 힘 : ft ≥ FX

C. 전달력 : ft ≥ f2x + (MD / 2x10-3) 2

Ｄ. 베어링 반경 방향 하중 : Pt ≥ FR / d1x103 :

전해질 Ｍ 토크, 나트 · Ｍ ;

지닐 FX 축방향 힘, 나트 ;

지닐 FT 반경 방향 하중, 나트 ;

MT 로킹 조립체, 나트 · Ｍ의 정격 토크 ;

FT 로킹 조립체의 평가된 축방향 힘 ; 나트 ;

Ｄ. 로킹 조립체, 밀리미터의 |inner 지름과 내측 링 폭 ;

Pt 로킹 조립체와 샤프트, 엔 / mm2 사이의 접속면에 대한 압력

제품 특징

모델		RLK603 로킹 조립체
정격 부하 (kN.m)	힘	5-3500
	토크	0.025-517
내측 레이스 사이즈 (밀리미터)		14-360
바깥 레이스 사이즈 (밀리미터)		38-590
두께 (밀리미터)		15-175
(Kg에) 짓누르세요		0.1-186

제품 매개 변수

基本尺寸				定荷		重量Ｇ (킬로그램)
Ｄ	Ｄ	Ｌ	Ｌ	F1 (나트)	Mt (KN·m)
밀리미터				F1 (나트)	Mt (KN·m)
10	13	4.5	3.7	1.4	7.0	0.01
12	15			1.6	9.8	0.01
13	16			1.8	11	0.01
14	18	6.3	5.3	2.8	19	0.01
15	19			3.0	22	0.01
16	20			3.2	25	0.01
17	21			3.4	28	0.01
18	22			3.6	32	0.01
19	24			3.8	35	0.01
20	25			4.0	40	0.01
22	26			4.5	50	0.01
24	28			4.8	56	0.01
25	30			5.0	60	0.01
28	32			5.6	80	0.01
30	35			6.0	90	0.01
32	36			6.4	100	0.01
35	40	7.0	6.0	8 .2	150	0.02
36	42			8.4	160	0.02
38	44			8.6	166	0.02
40	45	8.0	6.6	9.9	200	0.02
42	48	8.0	6.6	10.4	220	0.03
45	52	10	8.6	14.6	330	0.04

基本尺寸				定荷		重量Ｇ (킬로그램)
Ｄ	Ｄ	Ｌ	Ｌ	F1 (나트)	Mt (KN·m)
밀리미터				F1 (나트)	Mt (KN·m)
48	55	10	8.6	15.6	370	0.05
50	57			16.2	400	0.05
55	62			17.8	490	0.05
56	64	12	10.4	22.0	610	0.06
60	68			23.5	700	0.07
63	71			24.8	780	0.08
65	73			25.6	830	0.09
70	79	14	12.2	32.0	1120	0.11
75	84	14	12.2	34.4	1290	0.12
80	91	17	15	45.0	1810	0.19
85	96			48	2040	0.20
90	101			51	2290	0.22
95	106			54	2550	0.23
100	114	21	18.7	70	3500	0.38
105	119			73.2	3820	0.40
110	124			77	4250	0.41
120	134			84	5050	0.45
125	139			92	5750	0.62
130	148	28	25.3	124	8050	0.85

基本尺寸				定荷		重量Ｇ (킬로그램)
Ｄ	Ｄ	Ｌ	Ｌ	F1 (나트)	Mt (KN·m)
밀리미터
140	158	28	25.3	134	9350	0.91
150	168			143	10700	0.97
160	178			152.5	12200	1.02
170	191	33	30	192	16300	1.50
180	201			204	18300	1.58
190	211			214	20400	1.68
200	224	38	34.8	262	26200	2.32
210	234			275	28900	2.45
220	244			288	37700	2.49
240	267	42	39.5	358	43000	3.52
250	280	48	44	415	52000	4.68
260	290			435	56500	4.82
280	313	53	49	520	72500	6.27
300	333			555	83000	6.47
320	360	65	59	710	114000	10.90
340	380			755	128500	11.50
360	400			800	144000	12.20
380	420			845	160500	12.80
400	440			890	178000	13.50
420	460			935	196000	14.1
450	490			998	224500	15.2
480	520			1070	256000	16.00
500	540			1110	278000	16.50
