제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: TLK134 시리즈
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 1000년
모델 번호: |
TLK134 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
구멍 내경: |
14-50mm |
중량: |
0.37-1.02KG |
외경: |
55-80mm |
사이즈: |
M6 M8 |
(크킨텀을 회전시키세요: |
0.014-15.7 |
모델 번호: |
TLK134 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
구멍 내경: |
14-50mm |
중량: |
0.37-1.02KG |
외경: |
55-80mm |
사이즈: |
M6 M8 |
(크킨텀을 회전시키세요: |
0.014-15.7 |

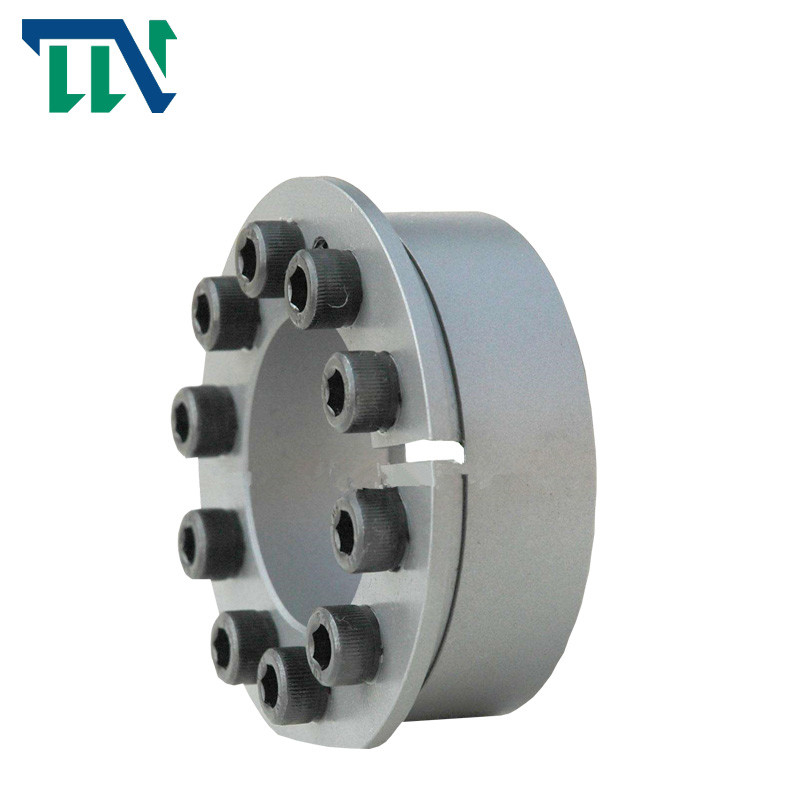

야금술 기계류를 위한 클램핑을 셀프-센터링 TLK 134 로킹 조립체
표준 축자유 회전 방지 장치를 지니는 TLK134 시리즈 고정 나사
상품 소개
티안니우는 이 표준 입력 1987년의 모든 종류의 신축 슬리브를 개발하기 시작했습니다.
거의 20번 실행 뒤에, 그것은 모든 이 기준의 다양성 중 개발을 완성했습니다. 그리고 섬유에 장려되어 패키징, 식품, 경공업, 야금학, 제지, 프린팅, 공작 기계류, 공작 기계류와 야금술 기계와 일반 기계와 다른 기계를 만든 복합 공작 기계는 좋은 명성을 잡았고, 기계 산업 제품을 홍보했습니다. 기술은 나아졌습니다. 그리고 일치하기
특별한 사용자 요구에, 비표준 확장 공동 슬리브의 개발.
로킹 조립체를 선택하는 것 다음과 같은 요구조건을 충족시켜야 합니다 :
A. 전파 토크 : MT ≥ Ｍ
비. 베어링 축방향 힘 : ft ≥ FX
C. 전달력 : ft ≥ f2x + (MD / 2x10-3) 2
Ｄ. 베어링 반경 방향 하중 : Pt ≥ FR / d1x103 :
전해질 Ｍ 토크, 나트 · Ｍ ;
지닐 FX 축방향 힘, 나트 ;
지닐 FT 반경 방향 하중, 나트 ;
MT 로킹 조립체, 나트 · Ｍ의 정격 토크 ;
FT 로킹 조립체의 평가된 축방향 힘 ; 나트 ;
Ｄ. 로킹 조립체, 밀리미터의 |inner 지름과 내측 링 폭 ;
Pt 로킹 조립체와 샤프트, 엔 / mm2 사이의 접속면에 대한 압력
제품 특징
| 모델 | RLK603 로킹 조립체 | |
| 정격 부하 (kN.m) | 힘 | 5-3500 |
| 토크 | 0.025-517 | |
| 내측 레이스 사이즈 (밀리미터) | 14-360 | |
| 바깥 레이스 사이즈 (밀리미터) | 38-590 | |
| 두께 (밀리미터) | 15-175 | |
| (Kg에) 짓누르세요 | 0.1-186 | |
제품 매개 변수
|
基 本 尺 寸 근본적인 차원 |
六角螺internal 16 진수 곤 팽창 머리부가 있는 막대 동발 |
荷 정격 부하 |
Pf (N/mm2) |
마
(N·m) |
Ｇ
(킬로그램) |
||||||||
| Ｄ | Ｄ | L4 | L3 | L2 | D1 | L1 |
格 사이즈 |
量 수량 |
Ft (kN) |
Mt (kN·m) |
|||
| 밀리미터 | |||||||||||||
| 14 | 18 | 0.127 | 208 | 25 | 0.37 | ||||||||
| 16 | 18 | 0.142 | 181 | 25 | 0.39 | ||||||||
| 18 | 18 | 0.157 | 161 | 25 | 0.41 | ||||||||
| 19 | 18 | 0.165 | 152 | 25 | 0.42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25.5 |
0.172 0.285 |
145 186 |
25 35 |
0.44 0.45 |
| 24 | 25.5 | 0.307 | 170 | 35 | 0.46 | ||||||||
| 25 | 25.5 | 0.315 | 163 | 35 | 0.47 | ||||||||
| 28 | 31.5 | 0.435 | 175 | 41 | 0.48 | ||||||||
| 30 | 31.5 | 0.472 | 163 | 41 | 0.50 | ||||||||
| 24 | 37.4 | 0.440 | 244 | 30 | 0.46 | ||||||||
| 25 | 37.4 | 0.460 | 234 | 30 | 0.48 | ||||||||
| 28 | 43.6 | 0.600 | 243 | 35 | 0.51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43.6 43.6 |
0.640 0.690 |
227 213 |
35 35 |
0.55 0.56 |
| 35 | 52.5 | 0.910 | 234 | 41 | 0.58 | ||||||||
| 38 | 52.5 | 0.990 | 216 | 41 | 0.61 | ||||||||
| 40 | 52.5 | 1.050 | 205 | 41 | 0.62 | ||||||||
| 30 | 52.4 | 0.780 | 232 | 30 | 0.73 | ||||||||
| 32 | 52.4 | 0.830 | 217 | 30 | 0.76 | ||||||||
| 35 | 61.0 | 1.060 | 232 | 35 | 0.82 | ||||||||
| 38 | 61.0 | 1.150 | 214 | 35 | 0.89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61.0 | 1.220 | 203 | 35 | 0.92 |
| 43 | 73.5 | 1.540 | 233 | 41 | 0.96 | ||||||||
| 45 | 73.5 | 1.650 | 217 | 41 | 0.99 | ||||||||
| 48 | 73.5 | 1.760 | 203 | 41 | 1.00 | ||||||||
| 50 | 73.5 | 1.830 | 195 | 41 | 1.02 | ||||||||
