제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: TLK133 시리즈
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 1000년
모델 번호: |
TLK133 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
구멍 내경: |
20-65mm |
중량: |
0.25-0.89 |
외경: |
47-95mm |
사이즈: |
M6 M8 |
Torque0.014-15.7 (크킨텀: |
30-100 |
모델 번호: |
TLK133 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
구멍 내경: |
20-65mm |
중량: |
0.25-0.89 |
외경: |
47-95mm |
사이즈: |
M6 M8 |
Torque0.014-15.7 (크킨텀: |
30-100 |

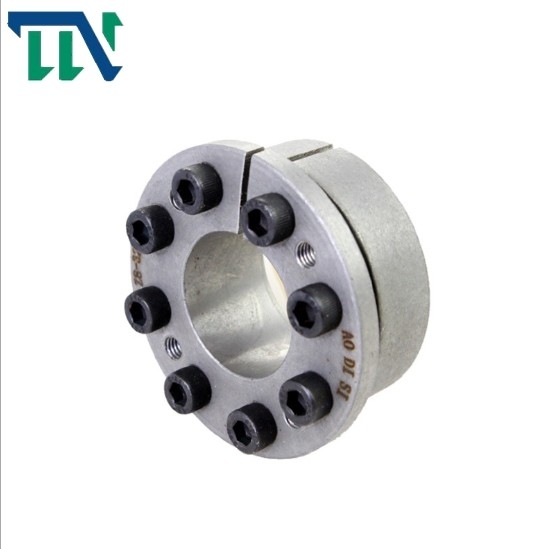

표준 축자유 회전 방지 장치를 지니는 TLK133 시리즈 고정 나사
프로드커트스 도입
로킹 조립체는 접합부의 신형입니다. 그것은 로킹 조립체와 샤프트 사이에 또는 마찰을 동반하는 하우징 표면과 하중 전달을 실현하는 열쇠가 없는 연결 디바이스 사이에 양의 압력을 발생시키기 위해 팽팽히 조이는 고강도 볼트에 의존합니다. 그것은 부착 없는 일반적 간섭의 전통적 기계적 연결 방법과 부착에 비해 많은 고유 장점과 특성을 가집니다
사용 지시
1. 사용 전에 주의깊게 이 설명서를 읽으세요 ;
2. 현재 생산품이 구성된 기계류의 모델과 일치하는지 확인하세요 ;
3. 첨가제를 포함한 몰리브덴 또는 실리콘은 로킹 조립체의 부품에서 사용되지 않아야 합니다 ;
4. 이 제품의 특정한 성능 수준은 1.2개 등급 9 볼트가 다른 볼트에 의해 대체될 것이라는 것 입니다 ;
5. 이 제품은 어떤 센터 포지셔닝 기능도 가지고 있지 않습니다. 만약 당신이 이 기능을 필요로 하면, 스스로 휠 허브에 그것을 설계하세요 ;
6. 로킹 조립체의 설치 동안 강제적으로 노크하지 마세요 ;
7. 샤프트와 허브에 대한 선택 허용한도는 H8 / H8입니다
제품 특징
| 모델 | RLK603 로킹 조립체 | |
| 정격 부하 (kN.m) | 힘 | 5-3500 |
| 토크 | 0.025-517 | |
| 내측 레이스 사이즈 (밀리미터) | 14-360 | |
| 바깥 레이스 사이즈 (밀리미터) | 38-590 | |
| 두께 (밀리미터) | 15-175 | |
| (Kg에) 짓누르세요 | 0.1-186 | |
제품 매개 변수
|
근본적인 차원 |
내부 육각 머리 볼트 |
정격 부하 |
Pf (N/mm2) |
마
(N·m) |
Ｇ
(킬로그램) |
|||||||
| Ｄ | Ｄ | Ｌ | L0 | L1 | L2 |
사이즈 |
수량 |
F1 (kN) | Mt (kN·m) | |||
| 밀리미터 | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6×20 |
5 |
30 |
0.29 | 220 |
17 |
0.25 |
| 22 | 0.32 | 200 | 0.26 | |||||||||
| 24 |
50 |
0.37 | 200 | 0.27 | ||||||||
| 25 |
6 |
36 |
0.45 | 215 | 0.28 | |||||||
| 28 |
55 |
0.5 | 200 | 0.32 | ||||||||
| 30 | 0.54 | 219 | 0.34 | |||||||||
| 32 |
60 |
8 |
48 |
0.77 | 215 | 0.35 | ||||||
| 35 | 0.84 | 190 | 0.37 | |||||||||
| 38 |
65 |
0.91 | 195 | 0.38 | ||||||||
| 40 | 0.96 | 190 | 0.40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8×25 |
7 |
77 |
1.75 | 230 |
41 |
0.63 |
| 50 | 80 | 1.93 | 210 | 0.68 | ||||||||
| 55 | 85 |
8 |
88 |
2.45 | 215 | 0.73 | ||||||
| 60 | 90 | 2.7 | 190 | 0.78 | ||||||||
| 63 |
95 |
9 |
100 |
3.18 | 205 | 0.83 | ||||||
| 65 | 3.25 | 200 | 0.89 | |||||||||
