제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: RLK402
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
공급 능력: 달 당 1000년
모델 번호: |
RLK402 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.42-34.3KG |
외경: |
55-326mm |
두께 (밀리미터): |
24-140mm |
구멍 내경: |
25-260mm |
(크킨텀을 회전시키세요: |
0.84-240 |
모델 번호: |
RLK402 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.42-34.3KG |
외경: |
55-326mm |
두께 (밀리미터): |
24-140mm |
구멍 내경: |
25-260mm |
(크킨텀을 회전시키세요: |
0.84-240 |

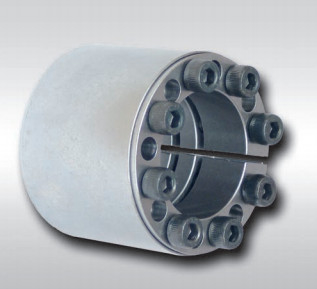

표준 축자유 회전 방지 장치를 지니는 RLK402 고정 나사
상품 소개
사용 지시
1. 사용 전에 주의깊게 이 설명서를 읽으세요 ;
2. 현재 생산품이 구성된 기계류의 모델과 일치하는지 확인하세요 ;
3. 첨가제를 포함한 몰리브덴 또는 실리콘은 로킹 조립체의 부품에서 사용되지 않아야 합니다 ;
4. 이 제품의 특정한 성능 수준은 1.2개 등급 9 볼트가 다른 볼트에 의해 대체될 것이라는 것 입니다 ;
5. 이 제품은 어떤 센터 포지셔닝 기능도 가지고 있지 않습니다. 만약 당신이 이 기능을 필요로 하면, 스스로 휠 허브에 그것을 설계하세요 ;
6. 로킹 조립체의 설치 동안 강제적으로 노크하지 마세요 ;
7. 샤프트와 허브에 대한 선택 허용한도는 H8 / H8입니다
샤프트에 대한 센터 허브. 높은 센터링 정확도를 위한 이중 슬롯
여러차례 모여질 수 있습니다
가장 높은 전달 가능 토크
아주 튼튼하 애플리케이션을 위해
허브와 클램핑 절차 동안 샤프트 사이의 어떤 축방향 이동
최상위 기계 가공 품질
50 500 Nm 최고 1 701 000까지 Nm의 전달 가능 토크
130 밀리미터와 600 밀리미터 사이의 샤프트 직경을 위해
제품 특징
| 모델 | RLK402/Z12 로킹 조립체 | |
| 압력은 계속 (엔 / 밀리미터를 샤프트로 밉니다2) | 252-136 | |
| 허브에 대한 압력 (엔 / 밀리미터2) | 88-130 | |
| 정격 부하 (kN.m) | 힘 | 55-2400 |
| 토크 | 0.7-362.3 | |
| 내측 레이스 사이즈 (밀리미터) | 25-300 | |
| 바깥 레이스 사이즈 (밀리미터) | 50-375 | |
| 두께 (밀리미터) | 51-197 | |
| (Kg에) 짓누르세요 |
0.5-49.7 |
|
제품 매개 변수
|
근본적인 차원 |
내부 육각 머리 볼트 |
정격 부하 |
Pf (N/mm2) |
마
(N·m) |
Ｇ
(킬로그램) |
||||||
| Ｄ | Ｄ | 나 | Ｌ | L1 |
사이즈 |
수량 |
Ft (kN) | Mt (kN·m) | |||
| 밀리미터 | |||||||||||
| 25 | 0.84 | 297 | 0.42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0.94 | 265 | 17 | 0.44 |
| 30 | 1.00 | 248 | 0.47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
