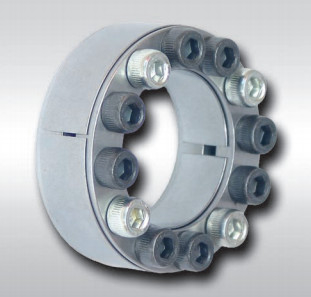

르라이크 200 60x90 35x60 45x75 30x55 콘 클램핑 요소 샤프트 로킹 조립체

Name: 르라이크 200 60x90 35x60 45x75 30x55 콘 클램핑 요소 샤프트 로킹 조립체
Brand: Tianniu
SKU: RLK200
Rating: 4.9 (107 reviews)

제품 세부 정보

원래 장소: 중국

브랜드 이름: Tianniu

인증: ISO-9001

모델 번호: RLK200

지불과 운송 용어

최소 주문 수량: 2

가격: Negotiable

포장 세부 사항: 비행기로 바다 선적에 의한 통

배달 시간: 0 일

지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램

공급 능력: 달 당 1000년

가장 좋은 가격 을 구하라

지금 연락하세요

사양

설명

사양

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            르라이크 200 35x60, 르라이크 200 45x75, 르라이크 200 30x55


모델 번호:	RLK200 로킹 조립체	재료:	GCr15 베어링 강철
중량:	0.2-146KG	외경:	47-1100mm
사이즈:	M4 M6 M8 M10	구멍 내경:	19-1000mm
(크킨텀을 회전시키세요:	0.25-2000

모델 번호:	RLK200 로킹 조립체
재료:	GCr15 베어링 강철
중량:	0.2-146KG
외경:	47-1100mm
사이즈:	M4 M6 M8 M10
구멍 내경:	19-1000mm
(크킨텀을 회전시키세요:	0.25-2000

설명

르라이크 200 60x90 35x60 45x75 30x55 콘 클램핑 요소 샤프트 로킹 조립체

표준 축자유 회전 방지 장치를 지니는 RLK133 고정 나사

제품 특징

Z2 형태 잠금장치 제조 유닛은 일련의 체결 스크류를 통하여 두 안쪽 이중 원뿔 벨소리로 4개 부분으로 구성됩니다.

로킹 조립체는 진보적 기본적인 요소가 넓게 세계에서 무거운 짐 하에 기계적인 연결에 사용했다는 것 입니다. 바퀴와 샤프트의 접합부에, 압력과 마찰을 격납 표면 사이에 생산되게 만들기 위해 고강도 볼트를 강화함으로써 하중 전달을 실현하는 것은 열쇠가 없는 연결 디바이스입니다.

높은 로드 이유에 적합합니다

특히 교번 토크에 적합합니다

전형적인 애플리케이션 : 회전 속도 조절 바퀴, 벨트 드럼

토오크계

탄성 로킹 조립 연결은 상대적으로 새로운 확장과 팽팽히 조이는 연결 방법입니다. 그것은 넓게 단순 구조, 높은 센터링 정확도, 큰 전파 토크, 믿을 만한 클램핑과 편리한 어셈블리와 분해 때문에 기어 처리에서 사용됩니다. 장비 처리의 과정에서, 탄력 있는 로킹 조립체를 설계할 때 전통적 경험적 설계 방법이 실제적 탄성 로킹 국회 스트레스와 확대의 양 사이의 관계가 결핍되기 때문에, 탄력 있는 로킹 조립체의 정합 스크랩 비율은 높고 서비스 수명이 짧습니다. 이 상황을 고려하여, 탄성 로킹 집회의 힘과 확장 사이의 관계는 성질상으로 ANSYS 유한 요소 소프트웨어를 이용하여 분석되고 3가지 계획이 원래 신축 슬리브를 향상시키기 위해 제안됩니다. 탄성 로킹 국회의 스트레스와 확대가 몸 변위의 증가에 따라 증가한다는 것을 표본 분석은 보여줍니다. 로킹 조립체의 확장이 실제 처리 공정에서 0.15 밀리미터까지 맨드릴을 뻗침으로써 실현될 수 있고 신축 슬리브의 안전성이 보증된다는 것이 제안됩니다. 이 시각에, 로킹 조립체의 안전 요인은 1.50이고 로킹 조립체의 최대 팽창이 0.032 밀리미터입니다, 어느 프로비드

모델		Z2 콘 클램핑 요소
압력은 계속 (엔 / 밀리미터를 샤프트로 밉니다2)		120
허브에 대한 압력 (엔 / 밀리미터2)		92-108
정격 부하 (kN.m)	힘	31-1124
	토크	0.298-257.399
내측 레이스 사이즈 (밀리미터)		19-280
바깥 레이스 사이즈 (밀리미터)		47-355
두께 (밀리미터)		26-84
(Kg에) 짓누르세요		0.2-19.2

제품 매개 변수

基本尺寸 근본적인 차원					六角螺internal 육각 머리 볼트		荷 정격 부하		Pf (엔 / 밀리미터2)	Ｍ_A (N·m)	Ｇ (킬로그램)
Ｄ	Ｄ	Ｌ	Ｌ	Ｌ₁	格 사이즈	量 수량	Ｆ₁ (kN)	Ｍ_Ｔ (kN·m)
밀리미터					格 사이즈	量 수량	Ｆ₁ (kN)	Ｍ_Ｔ (kN·m)
19	47	17	20	27.5	M6×18	8	27	0.25	220	14	0.20
20								0.27	210		0.23
22								0.30	195		0.24
25	50					9	30	0.38	190		0.25
28	55					10	33	0.47	185		0.29
30	55					10	33	0.50	175		0.30
35	60					12	40	0.70	180		0.32
38	63					15	46	0.88	185		0.33
40	65					15	46	0.92	180		0.34
42	72	20	24	33.5	M8×22	12	65	1.36	200	35	0.48
45	75						71	1.62	210		0.57
50	80						72	1.77	190		0.60
55	85					15	83	2.27	200		0.63
60	90					15	83	2.47	180		0.69
65	95					16	93	3.04	190		0.73
70	110	24	28	39	M10×25	15	130	1.60	210	70	1.26
75	115						131	4.90	195		1.33
80	120						132	5.20	180		140
85	125					16	147	6.30	195		1.49
90	130					16	148	6.60	180		1.53
95	135					18	167	7.90	195		1.62

100	145	29	33	47.0	M12×30	15	190	9.60	195	125	2.01
105	150						191	9.98	185		2.10
110	155						192	10.50	180		2.15
120	165					16	218	13.10	185		2.35
125	170					18	220	13.78	180		2.95
130	180	34	38	52.0	M12×35	20	272	17.60	165	125	3.51
140	190					22	298	20.90	165		3.85
150	200					24	324	24.20	170		4.07
160	210					27	350	28.00	170		4.3
170	225	38	44	60	M14×40	22	386	32.80	160	190	5.78
180	235	38	44	60		24	420	37.80	165		6.05
190	250	46	52	68		28	490	46.50	150		8.25
200	260	46	52	68		30	525	52.50	150		8.65
210	275	50	56	74	M16×55	24	599	62.89	151	295	10.10
220	285					26	620	68.00	150		11.22
240	305					30	715	85.50	160		12.20
250	315					32	768	96.00	162		12.70
260	325					34	800	104.00	165		13.20
280	355	60	66	86.5	M18×60	32	915	128.00	145	405	19.20
300	375	60	66	86.5	M18×60	36	1020	153.00	150	405	20.50
320	405	72	78	100.5	M20×75		1310	210.00	150	580	29.60
340	425	72	78	100.5	M20×75		1310	224.00	145	580	31.10
360	455	84	90	116.0	M22×80		1630	294.00	145	780	42.20
380	475						1620	308.00	135		44.00
400	495						1610	322.00	130		46.00
420	515					40	1780	374.00	135		50.00
450	555	96	102	130	M24×90	40	2050	461.25	124	1000	65.00
480	585					42	2160	518.40	124		71.00
500	605					44	2240	560.00	123		72.60
530	640					45	2330	617.00	121		83.60
560	670					48	2440	680.00	120		85.00
600	710					50	2580	775.00	118		91.00
630	740					52	2680	844.00	117		94.00
670	780					56	2820	944.00	116		101.00
710	820					60	2970	1050.00	115		106.00
750	860					62	3130	1173.00	115		112.00
800	910					66	3260	1300.00	112		118.00
850	960					70	3500	1487.00	113		125.00
900	1010					75	3680	1650.00	112		132.00
950	1060					80	3870	1838.00	112		139.00
1000	1110					82	4000	2000.00	110		146
