제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: RLK133
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 1000년
모델 번호: |
RLK133 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.3-9.6 |
외경: |
47-260mm |
사이즈: |
Ｍ 4 Ｍ 6 |
구멍 내경: |
20-200MM |
(크킨텀을 회전시키세요: |
123-119 |
모델 번호: |
RLK133 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.3-9.6 |
외경: |
47-260mm |
사이즈: |
Ｍ 4 Ｍ 6 |
구멍 내경: |
20-200MM |
(크킨텀을 회전시키세요: |
123-119 |

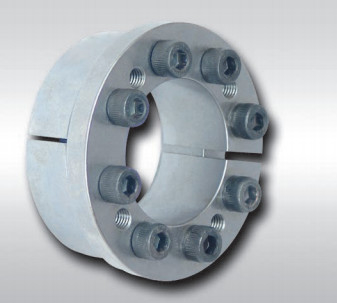

표준 축자유 회전 방지 장치를 지니는 RLK133 고정 나사
제품 특징
그런 종류의 이 클램핑 축 이음은 옳은 방법과 더를 이용하도록 어떠한 경우 필요에서고 민감합니다
적절한 도구. 열조, 교통부와 설치의 과정에서, 태도의 일부는 있어서는 안됩니다
손상됩니다. 약간의 태도가 더 큰 압력을 요구하여서 특수 도구는 필요합니다. 더를 언급하기 위해 확신하세요
자동차 제조 교육. 태도를 설치할 때, 그들은 깨끗하고 단정한 것 설치되어야 합니다
환경. 태도에 들어가는 작은 파티클은 또한 태도의 서비스 수명을 단축시킬 것입니다. 그것은 매우 있습니다
태도를 대체할 때 청정 환경을 유지하도록 중요합니다. 그것은 태도를 노크하도록 허용되지 않습니다
망치와 땅 (또는 비슷한 임프로퍼 핸들링으로) 떨어지지 못한 태도에 대한 주의 집중으로.
설치 전에, 샤프트와 베어링 시트의 상태는 또한 확인되어야 합니다. 심지어 작은 웨어
태도의 초기 고장의 결과를 초래한 끼워 맞춤 불량으로 이어질 것입니다.
허브에 대한 샤프트 센터
높은 전달 가능 토크
축의 너비를 단락시키세요
20 밀리미터와 200 밀리미터 사이의 샤프트 직경을 위해
분해 방식
1. 무부하가 있다는 것을 확인한 후, 천천히 볼트를 늦추세요지만, 모든 볼트를 억지로 끌어내지는 않으세요.
2. 앞 압축 플레이트의 보조 나사산 구멍 안으로 해임된 볼트를 조이고, 로킹 조립체가 느슨할 때까지 상위 압축 플레이트에 반대하여 볼트를 조이고, 소매를 연결시키는 확장을 빼내기 위해 그리고 나서 점잖게 볼트를 타진하고 당기세요
제품 매개 변수
|
근본적인 차원 |
내부 육각 머리 볼트 |
정격 부하 |
마
(N·m) |
Pf (N/mm2) |
Ｇ
(킬로그램) |
||||||||
| Ｄ | Ｄ | L1 | L2 | L3 | L4 | D1 |
사이즈 |
수량 |
Ft (kN) | Mt (kN·m) | |||
| 밀리미터 | |||||||||||||
| 20 | 47 | 53 | 0.54 | 276 | 0.51 | ||||||||
| 22 | 47 | 53 | 0.6 | 253 | 0.53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0.65 0.68 |
14 |
230 222 |
0.55 0.62 |
| 28 | 55 | 61 | 0.76 | 198 | 0.65 | ||||||||
| 30 | 55 | 61 | 0.82 | 186 | 0.70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0.80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0.81 0.90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87.5 | 73.5 | 58.5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
