제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: RLK132
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
공급 능력: 달 당 1000년
모델 번호: |
RLK132 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.27-6.7KG |
외경: |
47-200mm |
사이즈: |
M4 M6 M8 M10 |
구멍 내경: |
20-150mm |
(크킨텀을 회전시키세요: |
30-380 |
모델 번호: |
RLK132 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.27-6.7KG |
외경: |
47-200mm |
사이즈: |
M4 M6 M8 M10 |
구멍 내경: |
20-150mm |
(크킨텀을 회전시키세요: |
30-380 |

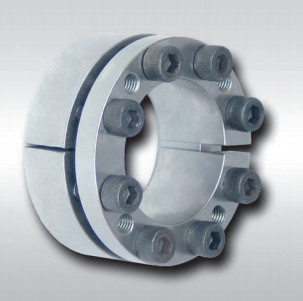

표준 축자유 회전 방지 장치를 지니는 RLK132 고정 나사
제품 특징
로킹 조립체는 접합부의 신형입니다. 그것은 로킹 조립체와 샤프트 사이에 또는 마찰을 동반하는 하우징 표면과 하중 전달을 실현하는 열쇠가 없는 연결 디바이스 사이에 양의 압력을 발생시키기 위해 팽팽히 조이는 고강도 볼트에 의존합니다. 그것은 부착 없는 일반적 간섭의 전통적 기계적 연결 방법과 부착에 비해 많은 고유 장점과 특성을 가집니다
보호 교육
1. 설치미술 뒤에 로킹 조립체와 볼트 헤드의 노출 단부 표면을 앤티 러스트 오일 얼룩으로 코팅하세요. 오픈 에어에서 작동하는 기계를 위해 또는 가난한 작업 환경으로, 소매를 연결시키는 확대의 노출 단부 표면은 정기적으로 앤티 러스트 석유로 코팅될 것입니다.
2. 부식 매질에서 일할 필요가 있는 로킹 조립체를 위해, 특별 보호 (커버 판을 추가하는 것과 같은은) 로킹 조립체가 부식하는 것을 예방하기 위해 채택될 것입니다
안전 예방 조치와 재사용
1. 만약 이 제품이 상승 기계류에 사용되거나 기계류에 로딩되면, 안전장치가 안전을 보장할 예정이어야 합니다.
2. 로드 하에 볼트를 늦추는 것은 절대적으로 금지됩니다.
재사용 동안, 단지 그것이 어떤 때, 부식과 손상이 없다는 것을 확인한 후 로킹 조립체는 사용될 수 있습니다. 등급은 12.9입니다
제품 매개 변수
|
근본적인 차원 |
내부 육각 머리 볼트 |
정격 부하 |
Pf (N/mm2) |
마
(N·m) |
Ｇ
(킬로그램) |
||||||
| Ｄ | Ｄ | Ｌ | L1 | L2 |
사이즈 |
수량 |
F1 (kN) | Mt (kN·m) | |||
| 밀리미터 | |||||||||||
| 20 | 47 |
37 |
31 |
21.7 |
M6 |
4 |
30 |
0.30 | 287 |
17 |
0.27 |
| 22 | 47 | 0.33 | 260 | 0.29 | |||||||
| 25 | 50 |
5 |
35 |
0.44 | 287 | 0.30 | |||||
| 28 | 55 | 0.49 | 256 | 0.36 | |||||||
| 30 | 55 | 0.53 | 239 | 0.34 | |||||||
| 35 | 60 |
6 |
45 |
0.81 | 246 | 0.38 | |||||
| 40 | 65 | 0.94 | 215 | 0.41 | |||||||
| 45 | 75 |
46 |
38 |
25.3 |
M8 |
80 |
1.86 | 283 |
41 |
0.70 | |
| 50 | 80 | 2.07 | 255 | 0.76 | |||||||
| 55 | 85 |
8 |
90 |
2.54 | 270 | 0.82 | |||||
| 60 | 90 | 2.77 | 247 | 0.88 | |||||||
| 65 | 95 | 105 | 3.58 | 261 | 0.94 | ||||||
| 70 | 110 |
60 |
50 |
33.4 |
M10 |
140 |
5.10 | 244 |
83 |
2.10 | |
| 75 | 115 | 5.46 | 228 | 2.20 | |||||||
| 80 | 120 | 5.85 | 214 | 2.30 | |||||||
| 85 | 125 |
175 |
7.45 | 230 | 2.40 | ||||||
| 90 | 130 | 7.90 | 217 | 2.60 | |||||||
| 95 | 135 |
10 |
205 | 9.90 | 257 | 2.70 | |||||
| 100 | 145 |
68 |
58 |
40.8 |
220 |
11.00 | 192 | 3.70 | |||
| 105 | 150 | 11.55 | 210 | 3.90 | |||||||
| 110 | 155 | 12.10 | 175 | 4.00 | |||||||
| 120 | 165 | 12 | 260 | 15.70 | 192 | 4.30 | |||||
| 125 | 170 |
M12 |
10 |
320 |
17.50 | 189 |
145 |
4.80 | |||
| 130 | 180 | 20.70 | 188 | 5.90 | |||||||
| 140 | 190 | 22.50 | 175 | 6.30 | |||||||
| 150 | 200 | 77 | 65 | 45.4 | 12 | 380 | 28.50 | 196 | 6.70 | ||
