제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO9001
모델 번호: RLK131
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
공급 능력: 달 당 1000년
모델 번호: |
RLK131 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.4-9.5 |
외경: |
47-200mm |
사이즈: |
M4 M6 M8 M10 |
구멍 내경: |
20-180mm |
(크킨텀을 회전시키세요: |
33-420 |
모델 번호: |
RLK131 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.4-9.5 |
외경: |
47-200mm |
사이즈: |
M4 M6 M8 M10 |
구멍 내경: |
20-180mm |
(크킨텀을 회전시키세요: |
33-420 |

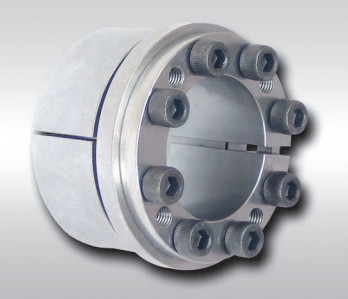

표준 축자유 회전 방지 장치를 지니는 RLK131 고정 나사
제품 특징
로킹 조립체는 넓게 안에 사용됩니다 :
기계류를 출력하는 기계류, 담배 기계류, 섬유 기계를 패키징하면서, 기계류, 공학적 기계류, 모든 종류의 공작 기계류와 교환할 수 있는 기계류를 만드는 채탄기, 야금술 기계류. 예를 들면 다음 벨트 바퀴, 필름의 구멍이 걸리는 톱니바퀴, 기어, 추진기, 대형과 소형 팬, 송풍기 또는 손잡이와 허브와의 직접적 연관과 다른 전송 접속
장점
1. 로킹 조립체의 사용은 호스트 부분의 제조업과 설치를 단순하게 합니다. 로킹 조립체를 설치하기 위한 샤프트와 홀의 기계가공은 간섭 끼움의 그것과 같지 않습니다
샘플은 고정밀 제조 공차를 요구합니다. 로킹 조립체의 설치 동안, 단지 설비를 가열시키거나 냉각시키거나 압력을 가하기 위한 어떤 필요가 있다고 볼트가 누르지 않습니다
요구된 토크와 팽팽하게 고정하세요. 조정은 편리하고 허브가 편리하게 샤프트에 대한 요구된 위치로 조절될 수 있습니다. 로킹 조립체는 또한 부분과 가난한 용접성을 연결하는데 사용될 수 있습니다.
2 로킹 조립체는 긴 서비스 라이프와 고강도를 가집니다. 로킹 조립체는 연결 부분에 어떤 키웨이 악화 또는 상대적 운동을 가지고 있는 마찰 전동에 의존하지 않고 작전 동안 어떤 웨어도 있지 않을 것입니다.
과적될 때 3 로킹 조립체는 그것의 연결 기능을 잃을 것이며, 그것이 손상에게서 장비를 보호할 수 있습니다. 4 로킹 조립체 접합부는 다중 부하를 지닐 수 있고 그것의 구조가 다양한 방식으로 만들어질 수 있습니다. 설치 하중에 따르면, 다수 로킹 조립체는 또한 연속하여 사용될 수 있습니다
| 모델 | RLK130 권한 로킹 조립체 | |
| 압력은 계속 (엔 / 밀리미터를 샤프트로 밉니다2) | 174-309 | |
| 허브에 대한 압력 (엔 / 밀리미터2) | 112-184 | |
| 정격 부하 (kN.m) | 힘 | 53-640 |
| 토크 | 0.53-57.5 | |
| 내측 레이스 사이즈 (밀리미터) | 20-180 | |
| 바깥 레이스 사이즈 (밀리미터) | 47-235 | |
| 두께 (밀리미터) | 48-90 | |
| (Kg에) 짓누르세요 | 0.4-11 | |
제품 매개 변수
|
근본적인 차원 |
내부 육각 머리 볼트 |
정격 부하 |
Pf (N/mm2) |
마
(N·m) |
Ｇ
(킬로그램) |
||||||
| Ｄ | Ｄ | Ｌ | Ｌ | L1 |
사이즈 |
수량 |
F1 (kN) | Mt (kN·m) | |||
| 밀리미터 | |||||||||||
| 19 |
47 |
17 |
20 |
27.5 |
M6×18 |
8 |
27 |
0.25 | 220 |
14 |
0.20 |
| 20 | 0.27 | 210 | 0.23 | ||||||||
| 22 | 0.30 | 195 | 0.24 | ||||||||
| 25 | 50 | 9 | 30 | 0.38 | 190 | 0.25 | |||||
| 28 |
55 |
10 |
33 |
0.47 | 185 | 0.29 | |||||
| 30 | 0.50 | 175 | 0.30 | ||||||||
| 35 | 60 | 12 | 40 | 0.70 | 180 | 0.32 | |||||
| 38 | 63 |
15 |
46 |
0.88 | 185 | 0.33 | |||||
| 40 | 65 | 0.92 | 180 | 0.34 | |||||||
| 42 | 72 |
20 |
24 |
33.5 |
M8×22 |
12 |
65 | 1.36 | 200 |
35 |
0.48 |
| 45 | 75 | 71 | 1.62 | 210 | 0.57 | ||||||
| 50 | 80 | 72 | 1.77 | 190 | 0.60 | ||||||
| 55 | 85 |
15 |
83 |
2.27 | 200 | 0.63 | |||||
| 60 | 90 | 2.47 | 180 | 0.69 | |||||||
| 65 | 95 | 16 | 93 | 3.04 | 190 | 0.73 | |||||
| 70 | 110 |
24 |
28 |
39 |
M10×25 |
15 |
130 | 1.60 | 210 |
70 |
1.26 |
| 75 | 115 | 131 | 4.90 | 195 | 1.33 | ||||||
| 80 | 120 | 132 | 5.20 | 180 | 140 | ||||||
| 85 | 125 | 16 | 147 | 6.30 | 195 | 1.49 | |||||
| 90 | 130 | 16 | 148 | 6.60 | 180 | 1.53 | |||||
| 95 | 135 | 18 | 167 | 7.90 | 195 | 1.62 | |||||
