제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO9001
모델 번호: Z17A
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 1000년
모델 번호: |
Z17A 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.5-179.5KG |
외경: |
55-710mm |
두께 (밀리미터): |
60-155 |
구멍 내경: |
30-600mm |
(크킨텀을 회전시키세요: |
64-1265 |
모델 번호: |
Z17A 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.5-179.5KG |
외경: |
55-710mm |
두께 (밀리미터): |
60-155 |
구멍 내경: |
30-600mm |
(크킨텀을 회전시키세요: |
64-1265 |

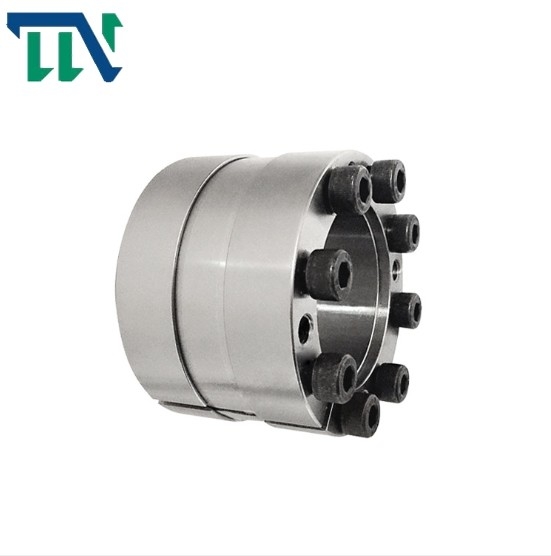

Z17 열쇠가 없는 잠금장치 전력 잠금 장치 국회
제품 특징
신축 커플링 슬리브가 축방향에 설치될 때, 그것은 쉽게 축방향과 더의 필요한 위치 크기를 조절할 수 있습니다
어떠한 축 고정 없는 부분의 상대적 위치. 적용범위의 확장과 함께, 모든 종류의 복합적 결합은 안에 형성됩니다
기계류는 특별한 확장과 단단한 커플링 슬리브에 의해 대체될 수 있습니다. 심플티파이디 미션은 구성하거나, 백래시 없는 진동판 결합과 같은 기구부품의 일체형 부품이 됩니다.
Z17 잠금형 어셈블리스크 루 I. 사용 지시의 역학적 성질
1. 사용 전에 주의깊게 이 설명서를 읽으세요 ;
2. 현재 생산품이 구성된 기계류의 모델과 일치하는지 확인하세요 ;
3. 첨가제를 포함한 몰리브덴 또는 실리콘은 로킹 조립체의 부품에서 사용되지 않아야 합니다 ;
4. 이 제품의 특정한 성능 수준은 1.2개 등급 9 볼트가 다른 볼트에 의해 대체될 것이라는 것 입니다 ;
5. 이 제품은 어떤 센터 포지셔닝 기능도 가지고 있지 않습니다. 만약 당신이 이 기능을 필요로 하면, 스스로 휠 허브에 그것을 설계하세요 ;
6. 로킹 조립체의 설치 동안 강제적으로 노크하지 마세요 ;
7. 샤프트와 허브에 대한 선택 허용한도는 H8 / H8입니다 ;
제품 매개 변수
|
基 本 尺 寸 근본적인 차원 |
六 角 螺 내방 육각홈은 볼트를 이끌었습니다 |
荷 정격 부하 |
Pf (N/mm2) |
Ｇ
(킬로그램) |
||||||||
| Ｄ | Ｄ | L1 | L2 | L3 | L4 |
格 사이즈 |
量 수량 |
마 N·m |
Ft (kN) |
Mt (kN·m) |
||
| 밀리미터 | ||||||||||||
| 30 | 55 | 6 | 60 | 0.9 | 132 | 0.5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | M6 | 7 | 17 | 71 | 1.25 | 135 | 0.6 |
| 40 | 65 | 8 | 75 | 1.5 | 124 | 0.7 | ||||||
| 45 | 75 | 6 | 112 | 2.5 | 136 | 1.1 | ||||||
| 50 | 80 | 7 | 120 | 3.0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | M8 | 8 | 41 | 138 | 3.8 | 138 | 1.3 |
| 60 | 90 | 8 | 143 | 4.3 | 127 | 1.4 | ||||||
| 65 | 95 | 9 | 162 | 5.3 | 132 | 1.5 | ||||||
| 70 | 110 | 8 | 219 | 7.6 | 143 | 2.6 | ||||||
| 75 | 115 | 8 | 219 | 8.2 | 134 | 2.8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | M10 |
8 9 |
83 |
219 240 |
8.7 10.4 |
125 133 |
2.9 3.1 |
| 90 | 130 | 10 | 274 | 12.3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13.0 | 132 | 3.3 | ||||||
| 100 | 145 | 8 | 301 | 15.0 | 121 | 4.5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18.6 | 123 | 4.9 | ||
| 120 | 165 | 10 | 376 | 22.5 | 126 | 5.3 | ||||||
| 130 | 180 | M12 | 12 | 145 | 451 | 29.3 | 121 | 7.3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31.5 39.4 |
112 122 |
7.8 8.2 |
||
| 160 | 210 | 15 | 563 | 45.0 | 123 | 8.7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52.5 | 112 | 11.6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64.9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78.3 | 113 | 16.7 | ||
| 200 | 260 | 18 | 925 | 92.7 | 121 | 17.4 | ||||||
| 220 | 285 | 16 | 1146 | 126.0 | 126 | 22.3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | M16 | 16 | 355 | 1146 | 13.50 | 115 | 24.1 |
| 260 | 325 | 18 | 1289 | 167.6 | 120 | 25.8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | M18 | 18 | 485 | 1552 | 217.0 | 113 | 38.2 |
| 300 | 375 | 20 | 1724 | 258.5 | 117 | 40.6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | M20 | 20 | 690 | 2236 | 357.8 | 120 | 58.6 |
| 340 | 425 | 380.0 | 113 | 61.8 | ||||||||
| 360 | 455 | 20 | 2784 | 501.0 | 115 | 85.0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | M22 |
21 24 |
930 |
2923 2923 |
555.0 584.0 |
115 109 |
87.2 93.4 |
| 420 | 515 | 24 | 3132 | 657.0 | 111 | 97.5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
M24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795.0 831.0 868.0 985.0 1024.0 1063.0 1181.0 1224.0 1266.0 |
108 103 99 104 100 96 100 96 92 |
128.9 134.1 139.3 144.5 157.6 163.1 168.6 174.0 179.5 |
