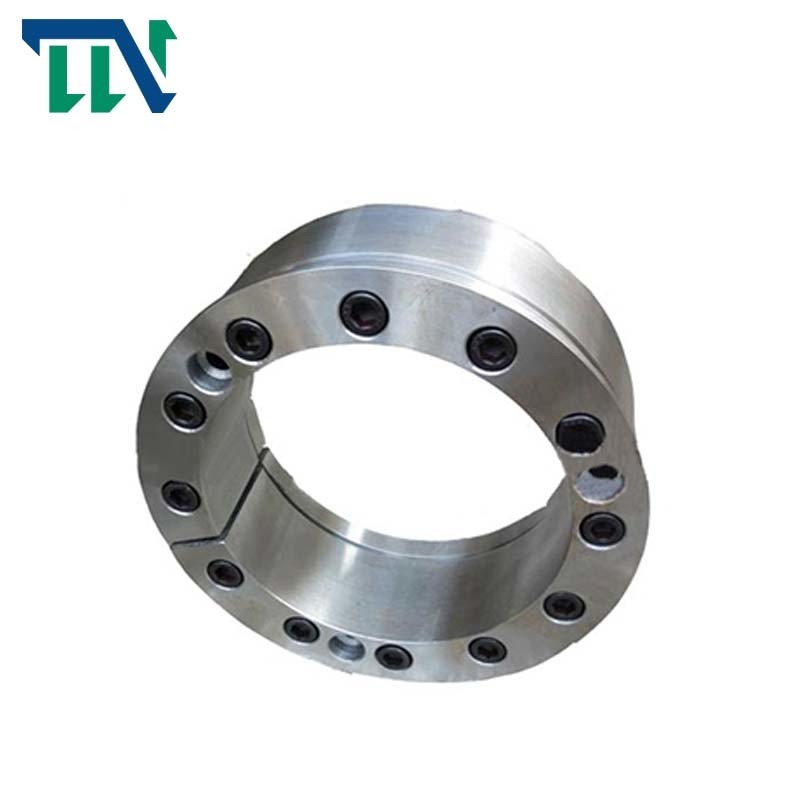

자동화 장비를 위한 Z10 샤프트 로킹 조립체

Name: 자동화 장비를 위한 Z10 샤프트 로킹 조립체
Brand: Tianniu
SKU: Z10
Rating: 4.9 (192 reviews)

제품 세부 정보

원래 장소: 중국

브랜드 이름: Tianniu

인증: ISO-9001

모델 번호: Z10

지불과 운송 용어

최소 주문 수량: 2

가격: Negotiable

포장 세부 사항: 비행기로 바다 선적에 의한 통

배달 시간: 0 일

공급 능력: 달 당 1000년

가장 좋은 가격 을 구하라

지금 연락하세요

사양

설명

사양

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Z10 샤프트 로킹 조립체, Z10 로킹 조립체, 자동화 장비를 위한 샤프트 로킹 조립체


모델 번호:	Z10 로킹 조립체	재료:	GCr15 베어링 강철
중량:	0.06-22KG	외경:	32-300mm
두께 (밀리미터):	37-77	구멍 내경:	12-180mm
(크킨텀을 회전시키세요:	14-1000

모델 번호:	Z10 로킹 조립체
재료:	GCr15 베어링 강철
중량:	0.06-22KG
외경:	32-300mm
두께 (밀리미터):	37-77
구멍 내경:	12-180mm
(크킨텀을 회전시키세요:	14-1000

설명

자동화 장비를 위한 Z10 샤프트 로킹 조립체

Z10 자동화 장비를 위한 장비 로킹 조립체를 잠급니다

제품 특징

스프라그 크러치 베아링을 넘어서 로킹 조립체를 탑재할 때 특별한 관심은 설치의 순서에 지불되어야 합니다. 정밀 베어링은 또한 정부 마지막에 유의하여야 합니다. 만약 그들이 반대인 것에 설치되면, 동적 임밸런스가 야기되고 베어링의 성능이 영향을 받을 것입니다.

샤프트에 또는 베어링 시트에서 매우 정확한 앵귤러 콘택트 볼 베어링의 축 방향 위치는 보통 잠금 너트 또는 엔드 캡을 채택합니다. 이러한 로킹 조립체는 높은 기하학적 정확도와 양호한 기계적 강도가 안정적인 지지체와 위치설정을 제공하도록 요구합니다.

정확성 잠금 너트 또는 끝 카버 볼트를 위한 조임 토크 Mt는 (태도를 포함하여) 모든 성분이 왜곡 또는 피해 없이 배치된다는 것을 보증하는데 충분합니다. - 정확성 앵귤러 콘택트 볼 베어링이 축방향으로 정확성 고정 나사 또는 엔드 캡을 사용하여 배치될 때, 다음 절차는 모든 베어링이 완전 위치에서 있다는 것을 보증하는데 사용되어야 하고 잠금력이 추산에 요구된 수준으로 재시동됩니다.

결점과 처리

일에서 큰 토크의 장기간 전달 때문에, 신축 슬리브는 신축 슬리브와 파스너 사이에 피로 마모의 결과를 초래한 금속 피로 변형을 야기시키기 쉽습니다. 동시에 큰 소결기 때문에 가는 것은 힘듭니다. 이러한 문제를 해결하기 위해, 폴리머 혼합물은 현장 보수를 위해 사용될 수 있습니다. 일부와 장비의 가동 상태와 웨어 사이의 정합 관계는 일반적으로 일부와 주형 수리 과정 사이의 계합 관계를 가집니다.

수리는 주로 다음 단계로 분할됩니다 : 처음으로, 더 저널의 낡은 부분과 기어의 내부 구멍은 깨끗하고 마르고 거칠기 위해 치료되고 중요한 금속 색이 노출됩니다. 샤프트 직경의 표면은 폴리머 금속 복구 물질 2211f로 코팅되고, 통치자로 소리냈고 굳어졌습니다 ; 기어의 내부 구멍의 표면은 치료될 것이고 폴리머 금속 복구 물질이 마멸 흔적을 매끄럽게 하고 굳히는데 이용될 것입니다 ; 물질이 가열되고 굳은 후, 물질의 표면은 닦이고 평평해지고 로킹 조립체 이 내측 링이 주형으로서 사용됩니다

샤프트 직경면의 보수 부위에 크기를 장착하고, 발 가장자리를 닦고, 그리고 나서 수정된 크기를 측정하세요 ; 마침내, 로킹 조립체 이 안쪽이고 아우터 링은 유엔 총회에 쓸 폴리머 금속 보수 재료로 코팅됩니다.

제품 매개 변수

자동화 장비를 위한 Z10 샤프트 로킹 조립체 0

차원					소켓 헤드 캡 스크류	정격 부하		스크류 조밀성 토크	중량
Ｄ	Ｄ	dw	나	Ｈ	d1	Ft	Mt	마(n.m)	(Kg)
12	32	10	9	11	M5×8	8	0.038	5	0.06
14	37	12	9	11	M5×8	9	0.052	5	0.08
16	41	14	12	15	M5×12	13	0.09	5	0.12
18	44	15	12	15	M5×12	10	0.08	5	0.12
18	44	16	12	15	M5×12	14	0.112	5	0.12
20	47	17	12	15	M5×12	16	0.14	5	0.15
20	47	18	12	15	M5×12	20	0.184	5	0.15
24	50	19	14	18	M5×12	17	0.16	5	0.2
24	50	20	14	18	M5×12	20	0.2	5	0.2
24	50	22	14	18	M5×12	25	0.28	5	0.2
30	60	24	1 6	20	M5×12	23	0.28	5	0.3
30	60	25	1 6	20	M5×12	25	0.32	5	0.3
30	60	26	1 6	20	M5×12	27	0.36	5	0.3
36	72	28	18	22	M6×16	37	0.55	12	0.4
36	72	30	18	22	M6×16	43	0.68	12	0.4
36	72	31	18	22	M6×16	46	0.74	12	0.4
44	80	34	20	24	M6×16	41	0.7	12	0.6
44	80	35	20	24	M6×16	44	0.77	12	0.6
44	80	36	20	24	M6×16	47	0.85	12	0.6
50	90	38	22	26	M6×16	55	1.1	12	0.8
50	90	40	22	26	M6×16	64	1.32	12	0.8
50	90	42	22	26	M6×16	72	1.54	12	0.8
55	100	42	23	29	M6×16	54	1.13	12	1.1
55	100	45	23	29	M6×16	66	1.5	12	1.1
55	100	48	23	29	M6×16	77	1.85	12	1.1
62	110	48	23	29	M6×16	69	1.6	12	1.3
62	110	50	23	29	M6×16	77	1.92	12	1.3
62	110	52	23	29	M6×16	84	2.17	12	1.3
68	115	50	23	29	M6×16	73	1.8	12	1.4
68	115	55	23	29	M6×16	90	2.44	12	1.4
68	115	60	23	29	M6×16	103	3.1	12	1.4
75	1 38	55	25	31	M8×25	97	2.7	29	1.7
75	1 38	60	25	31	M8×25	117	3.52	29	1.7
75	1 38	65	25	31	M8×25	133	4.3	29	1.7
80	145	60	25	31	M8×25	108	3.25	29	1.9
80	145	65	25	31	M8×25	121	3.97	29	1.9
80	145	70	25	31	M8×25	133	4.7	29	1.9
90(85,90)	155	65	30	38	M8×25	145	4.7	29	3.3
	155	70	30	38	M8×25	170	5.98	29	3.3
	155	75	30	38	M8×25	190	7.2	29	3.3
100(95,100)	170	70	34	43	M8×25	170	5.91	29	4.7
	170	75	34	43	M8×25	200	7.42	29	4.7
	170	80	34	43	M8×25	220	8.9	29	4.7
110(105,110)	185	80	39	40	M10×30	226	9.05	58	5.9
	185	85	39	40	M10×30	255	10.38	58	5.9
	185	90	39	40	M10×30	280	12.6	58	5.9
125(120,125,130)	215	90	42	53	M10×30	280	12.85	58	8.3
	215	95	42	53	M10×30	315	14.98	58	8.3
	215	100	42	53	M10×30	340	17	58	8.3
140(135,140)	230	100	46	58	M12×35	370	18.5	100	10
	230	105	46	58	M12×35	400	21.1	100	10
	230	110	46	58	M12×35	431	23.7	100	10
155(55,160)	263	110	50	62	M12×35	440	24	100	15
	263	115	50	62	M12×35	473	27	100	15
	263	120	50	62	M12×35	508	30.2	100	15
165(165,170)	290	120	56	68	M16×40	525	34.5	240	22
	290	125	56	68	M16×40	620	38.6	240	22
	290	130	56	68	M16×40	660	42.8	240	22
175(175,180)	300	130	56	68	M16×40	650	42	240	22
	300	135	56	68	M16×40	680	46.2	240	22
	300	140	56	68	M16×40	720	50.6	240	22
