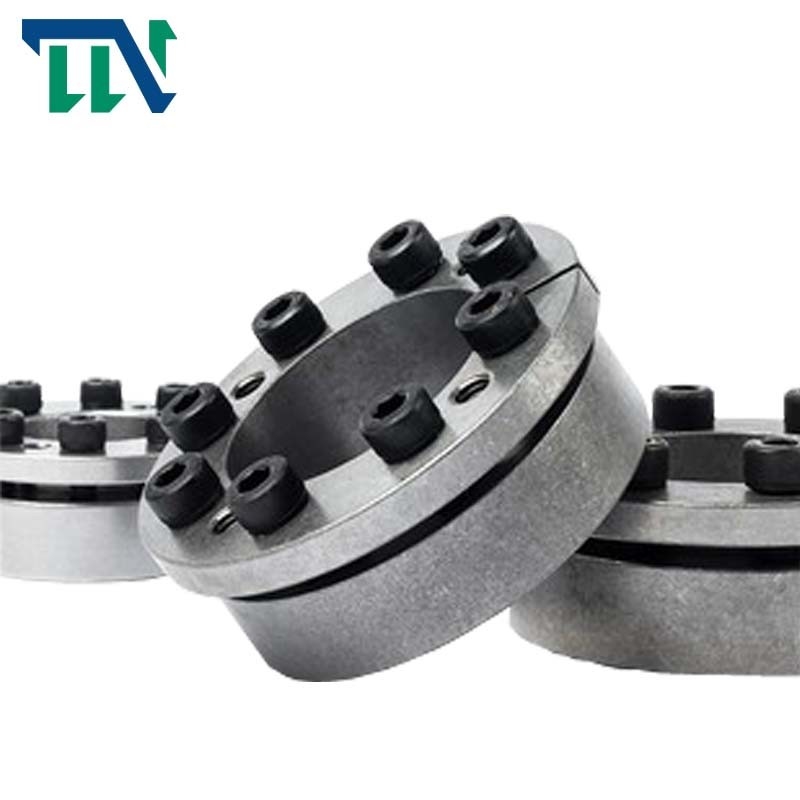

Z8 로킹 조립체 열쇠가 없는 샤프트 로킹 조립체

Name: Z8 로킹 조립체 열쇠가 없는 샤프트 로킹 조립체
Brand: Tianniu
SKU: Z8
Rating: 4.7 (130 reviews)

제품 세부 정보

원래 장소: 중국

브랜드 이름: Tianniu

인증: ISO-9001

모델 번호: Z8

지불과 운송 용어

최소 주문 수량: 2

가격: Negotiable

포장 세부 사항: 비행기로 바다 선적에 의한 통

배달 시간: 0 일

지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램

공급 능력: 달 당 1000년

가장 좋은 가격 을 구하라

지금 연락하세요

사양

설명

사양

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Z8 로킹 조립체, Z8 열쇠가 없는 샤프트 로킹 조립체, 집회 티안니우를 잠근 열쇠가 없는 샤프트


모델 번호:	Z8 로킹 조립체	재료:	GCr15 베어링 강철
중량:	0.25-61KG	외경:	47-495mm
두께 (밀리미터):	37-77	구멍 내경:	20-400mm
(크킨텀을 회전시키세요:	162-45000

모델 번호:	Z8 로킹 조립체
재료:	GCr15 베어링 강철
중량:	0.25-61KG
외경:	47-495mm
두께 (밀리미터):	37-77
구멍 내경:	20-400mm
(크킨텀을 회전시키세요:	162-45000

설명

Z8 로킹 조립체 열쇠가 없는 샤프트 로킹 조립체

Z8 권한 로킹 조립체 열쇠가 없는 샤프트 로킹 조립체

제품 특징

우리의 회사 티안니우는 이 표준 입력 1987년의 다양한 신축 슬리브의 포괄적 연구 개발을 시작했습니다. 거의 20번 실행 뒤에, 우리는 이 기준에 신축 슬리브의 모든 유형의 개발을 완료했습니다. 그리고 섬유에 장려되어 패키징, 식품, 경공업, 야금학, 제지, 프린팅, 공작 기계류, 공작 기계류와 야금술 기계와 일반 기계와 다른 기계를 만든 복합 공작 기계는 좋은 명성을 잡았고, 향상된 기계 산업 제품 기술을 장려했습니다. 그리고 특별 사용자 요구에 따라 비표준 로킹 조립체를 개발할 수 있습니다.

로킹 조립체는 넓게 안에 사용됩니다 :

기계류를 출력하는 기계류, 담배 기계류, 섬유 기계를 패키징하면서, 기계류, 공학적 기계류, 모든 종류의 공작 기계류와 교환할 수 있는 기계류를 만드는 채탄기, 야금술 기계류. 예를 들면 다음 벨트 바퀴, 필름의 구멍이 걸리는 톱니바퀴, 기어, 추진기, 대형과 소형 팬, 송풍기 또는 손잡이와 허브와의 직접적 연관과 다른 전송 접속

제품 매개 변수

근본적인 차원						내부 육각 머리 볼트		정격 부하		Pf (N/mm2)	마 (N·m)	Ｇ (킬로그램)
Ｄ	Ｄ	Ｌ	L0	L1	L2	사이즈	수량	F1 (kN)	Mt (kN·m)
밀리미터
20	47	17	22	28	34	M6×20	5	30	0.29	220	17	0.25
22									0.32	200		0.26
24	50								0.37	200		0.27
25							6	36	0.45	215		0.28
28	55								0.5	200		0.32
30									0.54	219		0.34
32	60						8	48	0.77	215		0.35
35									0.84	190		0.37
38	65								0.91	195		0.38
40									0.96	190		0.40
45	75	20	25	33	41	M8×25	7	77	1.75	230	41	0.63
50	80								1.93	210		0.68
55	85						8	88	2.45	215		0.73
60	90								2.7	190		0.78
63	95						9	100	3.18	205		0.83
65									3.25	200		0.89

基本尺寸 근본적인 차원						六角螺internal 육각 머리 볼트		荷 정격 부하		Pf (N/mm2)	마 (N·m)	Ｇ (킬로그램)
Ｄ	Ｄ	Ｌ	L0	L1	L2	格 사이즈	量 수량	F1 (kN)	Mt (kN·m)
밀리미터						格 사이즈	量 수량	F1 (kN)	Mt (kN·m)
70	110	24	30	40	50	M10×30	8	141	5	220	83	1.33
75	115						8	141	5.25	200		1.4
80	120						8	141	5.6	190		1.48
85	125						9	159	6.75	190		1.55
90	130						9	159	7.1	200		1.63
95	135						10	176	8.35	190		1.7
100	145	26	32	44	56	M12×30	8	205	10.3	210	145	2.6
110	155						8	205	11.25	190		2.8
120	165						9	231	13.9	210		3
130	180	34	40	52	64		12	308	20.0	190		4.6
140	190			54	68	M14×40	9	317	22.25	180	230	4.9
150	200						10	352	26.3	190		5.2
160	210						11	387	31	190		5.5
170	225	44	50	64	78		12	422	35.9	150		7.75
180	235						12	422	38	145		8.15
190	250						15	528	50.1	170		9.5
200	260						15	528	52.8	160		9.9
220	285	50	56	72	88	M16×40	12	587	64.5	145	355	13.4
240	305						15	734	88	165		14.3
260	325						18	880	114	180		15.5
280	355	60	66	84	102	M18×50	16	948	132	150	485	22.9
300	375	60	66	84	102	M18×50	18	1059	159	160	485	24.4
320	405	74	81	101	121	M20×50	18	1374	220	150	690	36.1
340	425	74	81	101	121	M20×50	21	1603	272.5	175	690	38.4
360	455	86	94	116	138	M22×60	18	1710	308	140	930	46.2
380	475						21	1995	379	155		55
400	495						21	1995	399	150		61

Z8 로킹 조립체 열쇠가 없는 샤프트 로킹 조립체 0
