제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: Z6
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 1000년
모델 번호: |
Z5 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.29-6.7KG |
외경: |
47-200 |
두께 (밀리미터): |
37-77 |
구멍 내경: |
55-80 |
(크킨텀을 회전시키세요: |
145-1600 |
모델 번호: |
Z5 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.29-6.7KG |
외경: |
47-200 |
두께 (밀리미터): |
37-77 |
구멍 내경: |
55-80 |
(크킨텀을 회전시키세요: |
145-1600 |

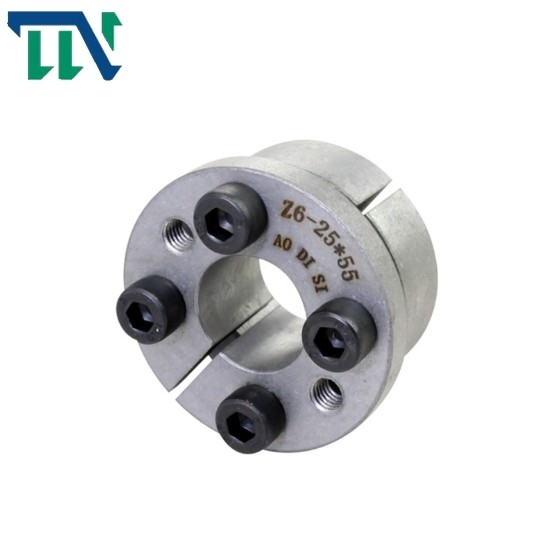

Z6 잠금장치는 잠금장치 조립체 전력 잠금 장치와 조절 나사를 모읍니다
제품 특징
잠금형 조립 연결은 무거운 짐에 견딜 수 있습니다. 그것의 구조는 다양한 스타일로 만들어질 수 있습니다. 설치 하중 요구조건을 충족시키기 위해, 한 로킹 조립체는 충분하지 않고 중급수가 조합에서 사용될 수 있습니다.
잠금형 조립 연결은 정확한 갭이 없는, 열쇠가 없는 연결입니다. 키 전송에 의해 초래된 응력 집중과 회전 키와 같은 단점을 확실히 제거합니다. 그것은 편리하고 빠른 위치설정, 긴 서비스 라이프라는 유리한 입장에 있습니다고 쉽게 부식되기 위해. 작업과 어떤 웨어 동안 어떤 상대적 슬라이딩이 없습니다. 그것은 특히 다양한 고정밀 미션과 서보 기구의 용도에 적합합니다
창주 TIANNIU 전송 장비 주식회사 (창주 TIANNIU 위기 공장)은 전문적 단방향 클러치 태도 공급입니다, 1차 제품이 극소 전자기 클러치, 토크 리미터 결합, 슬라이딩 샤프트 결합, 탄력적 추진기 축 이음, 로킹 조립체와 축 이음, 등입니다.
고객들로부터 요구에 맞게 제조된 제품의 비즈니스 원리를 고집하면서, 우리는 10년 이상 동안 스프라그 크러치 베아링과 위기 한 방법 베어링 산업에 있었습니다.우리는 고객들을 듣고, 혁신을 적용하고 모든 그들의 필요를 충족시키기 위해 숙련으로 구축되는 것 서비스합니다
제품 매개 변수
|
근본적인 차원 |
내부 16 진수 곤 팽창 머리부가 있는 막대 동발 |
정격 부하 |
Pf (N/mm2) |
마
(N·m) |
Ｇ
(킬로그램) |
||||||||
| Ｄ | Ｄ | L4 | L3 | L2 | D1 | L1 |
사이즈 |
수량 |
Ft (kN) |
Mt (kN·m) |
|||
| 밀리미터 | |||||||||||||
| 14 | 18 | 0.127 | 208 | 25 | 0.37 | ||||||||
| 16 | 18 | 0.142 | 181 | 25 | 0.39 | ||||||||
| 18 | 18 | 0.157 | 161 | 25 | 0.41 | ||||||||
| 19 | 18 | 0.165 | 152 | 25 | 0.42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25.5 |
0.172 0.285 |
145 186 |
25 35 |
0.44 0.45 |
| 24 | 25.5 | 0.307 | 170 | 35 | 0.46 | ||||||||
| 25 | 25.5 | 0.315 | 163 | 35 | 0.47 | ||||||||
| 28 | 31.5 | 0.435 | 175 | 41 | 0.48 | ||||||||
| 30 | 31.5 | 0.472 | 163 | 41 | 0.50 | ||||||||
| 24 | 37.4 | 0.440 | 244 | 30 | 0.46 | ||||||||
| 25 | 37.4 | 0.460 | 234 | 30 | 0.48 | ||||||||
| 28 | 43.6 | 0.600 | 243 | 35 | 0.51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43.6 43.6 |
0.640 0.690 |
227 213 |
35 35 |
0.55 0.56 |
| 35 | 52.5 | 0.910 | 234 | 41 | 0.58 | ||||||||
| 38 | 52.5 | 0.990 | 216 | 41 | 0.61 | ||||||||
| 40 | 52.5 | 1.050 | 205 | 41 | 0.62 | ||||||||
| 30 | 52.4 | 0.780 | 232 | 30 | 0.73 | ||||||||
| 32 | 52.4 | 0.830 | 217 | 30 | 0.76 | ||||||||
| 35 | 61.0 | 1.060 | 232 | 35 | 0.82 | ||||||||
| 38 | 61.0 | 1.150 | 214 | 35 | 0.89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61.0 | 1.220 | 203 | 35 | 0.92 |
| 43 | 73.5 | 1.540 | 233 | 41 | 0.96 | ||||||||
| 45 | 73.5 | 1.650 | 217 | 41 | 0.99 | ||||||||
| 48 | 73.5 | 1.760 | 203 | 41 | 1.00 | ||||||||
| 50 | 73.5 | 1.830 | 195 | 41 | 1.02 | ||||||||
