제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: Z5
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 1000년
모델 번호: |
Z5 로킹 조립체 |
재료: |
강철 |
중량: |
4.1-170Kg |
외경: |
120-390 |
두께 (밀리미터): |
62-136 |
구멍 내경: |
100-600 |
(크킨텀을 회전시키세요: |
145-1600 |
모델 번호: |
Z5 로킹 조립체 |
재료: |
강철 |
중량: |
4.1-170Kg |
외경: |
120-390 |
두께 (밀리미터): |
62-136 |
구멍 내경: |
100-600 |
(크킨텀을 회전시키세요: |
145-1600 |

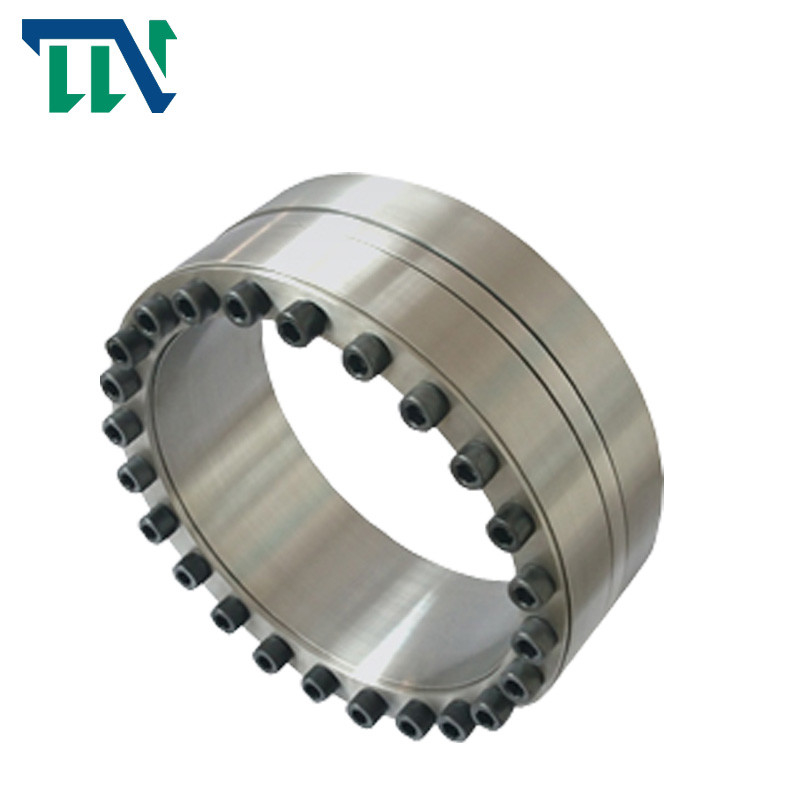

Z5 열쇠가 없는 로킹 조립체 권한 잠금장치
제품 특징
로킹 조립체를 선택하는 것 다음과 같은 요구조건을 충족시켜야 합니다 :
A. 전파 토크 : MT ≥ Ｍ
비. 베어링 축방향 힘 : ft ≥ FX
C. 전달력 : ft ≥ f2x + (MD / 2x10-3) 2
Ｄ. 베어링 반경 방향 하중 : Pt ≥ FR / d1x103 :
전해질 Ｍ 토크, 나트 · Ｍ ;
지닐 FX 축방향 힘, 나트 ;
지닐 FT 반경 방향 하중, 나트 ;
MT 로킹 조립체, 나트 · Ｍ의 정격 토크 ;
FT 로킹 조립체의 평가된 축방향 힘 ; 나트 ;
Ｄ. 로킹 조립체, 밀리미터의 |inner 지름과 내측 링 폭 ;
Pt 로킹 조립체와 샤프트, 엔 / mm2 사이의 접속면에 대한 압력
보호 교육
1. 설치미술 뒤에 로킹 조립체와 볼트 헤드의 노출 단부 표면을 앤티 러스트 오일 얼룩으로 코팅하세요. 오픈 에어에서 작동하는 기계를 위해 또는 가난한 작업 환경으로, 소매를 연결시키는 확대의 노출 단부 표면은 정기적으로 앤티 러스트 석유로 코팅될 것입니다.
2. 부식 매질에서 일할 필요가 있는 로킹 조립체를 위해, 특별 보호 (추가한 커버 판은과 같이) 로킹 조립체가 부식하는 것을 예방하기 위해 채택될 것입니다.
안전 예방 조치와 재사용
1. 만약 이 제품이 상승 기계류에 사용되거나 기계류에 로딩되면, 안전장치가 안전을 보장할 예정이어야 합니다.
2. 로드 하에 볼트를 늦추는 것은 절대적으로 금지됩니다.
재사용 동안, 단지 그것이 어떤 때, 부식과 손상이 없다는 것을 확인한 후 로킹 조립체는 사용될 수 있습니다. 등급은 12.9입니다
제품 매개 변수
|
근본적인 차원 |
내부 육각 머리 볼트 |
정격 부하 |
Pf (N/mm2) |
마
(N·m) |
Ｇ
(킬로그램) |
||||||
| Ｄ | Ｄ | Ｌ | Ｌ | L1 |
사이즈 |
수량 |
F1 (kN) |
Mt (kN·m) |
|||
| 밀리미터 | |||||||||||
| 100 | 145 | 60 | 65 | 77 | M12×50 | 10 | 288 | 14.4 | 192 | 145 | 4.1 |
| 110 | 155 | 60 | 65 | 77 | M12×50 | 10 | 288 | 15.8 | 175 | 145 | 4.4 |
| 120 | 165 | 60 | 65 | 77 | M12×50 | 12 | 346 | 20.8 | 192 | 145 | 4.8 |
| 130 | 180 | 68 | 74 | 86 | M12×60 | 15 | 433 | 28.1 | 193 | 145 | 6.5 |
| 140 | 190 | 68 | 74 | 86 | M12×60 | 18 | 519 | 36.3 | 214 | 145 | 7.0 |
| 150 | 200 | 68 | 74 | 86 | M12×60 | 18 | 519 | 39.0 | 200 | 145 | 7.4 |
| 160 | 210 | 68 | 74 | 86 | M12×60 | 21 | 606 | 48.5 | 219 | 145 | 7.8 |
| 170 | 225 | 75 | 81 | 95 | M14×70 | 18 | 712 | 60.6 | 215 | 230 | 10.0 |
| 180 | 235 | 75 | 81 | 95 | M14×70 | 18 | 712 | 64.1 | 203 | 230 | 10.6 |
| 190 | 250 | 88 | 94 | 108 | M14×75 | 20 | 792 | 75.2 | 178 | 230 | 14.3 |
| 200 | 260 | 88 | 94 | 108 | M14×75 | 24 | 950 | 95.0 | 203 | 230 | 15.0 |
| 210 | 275 | 98 | 104 | 120 | M16×90 | 18 | 970 | 102.0 | 187 | 355 | 17.5 |
| 220 | 285 | 98 | 104 | 120 | M16×90 | 18 | 990 | 109.0 | 183 | 355 | 19.8 |
| 240 | 305 | 98 | 104 | 120 | M16×90 | 24 | 1318 | 158.0 | 222 | 355 | 21.4 |
| 250 | 315 | 98 | 104 | 120 | M16×90 | 24 | 1340 | 167.5 | 215 | 355 | 22.0 |
| 260 | 325 | 98 | 104 | 120 | M16×90 | 25 | 1370 | 178.0 | 215 | 355 | 23.0 |
| 280 | 355 | 120 | 126 | 144 | M18×110 | 24 | 1590 | 222.5 | 188 | 485 | 35.2 |
| 300 | 375 | 120 | 126 | 144 | M18×110 | 25 | 1650 | 248.0 | 183 | 485 | 37.4 |
| 320 | 405 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 344.0 | 192 | 690 | 51.3 |
| 340 | 425 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 365.0 | 181 | 690 | 54.1 |
| 360 | 455 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 480.0 | 176 | 930 | 74.4 |
| 380 | 475 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 508.0 | 166 | 930 | 79.0 |
| 400 | 495 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 535.0 | 158 | 930 | 82.8 |
| 420 | 515 | 158 | 165 | 187 | M22×140 | 30 | 3200 | 673.0 | 181 | 930 | 86.5 |
| 450 | 555 | 172 | 180 | 204 | M24×150 | 30 | 3700 | 832.5 | 175 | 1200 | 112.0 |
| 480 | 585 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 948.0 | 175 | 1200 | 119.0 |
| 500 | 605 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 988.0 | 168 | 1200 | 123.0 |
| 530 | 640 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1145.0 | 157 | 1600 | 151.0 |
| 560 | 670 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1210.0 | 148 | 1600 | 160.0 |
| 600 | 710 | 190 | 200 | 227 | M27×160 | 32 | 4610 | 1380.0 | 147 | 1600 | 170.0 |
