제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: Z4
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 1000년
모델 번호: |
Z4 로킹 조립체 |
재료: |
강철 |
중량: |
3.3-49KG |
외경: |
120-390 |
두께 (밀리미터): |
62-136 |
구멍 내경: |
70-300 |
(크킨텀을 회전시키세요: |
6.85-245 |
모델 번호: |
Z4 로킹 조립체 |
재료: |
강철 |
중량: |
3.3-49KG |
외경: |
120-390 |
두께 (밀리미터): |
62-136 |
구멍 내경: |
70-300 |
(크킨텀을 회전시키세요: |
6.85-245 |

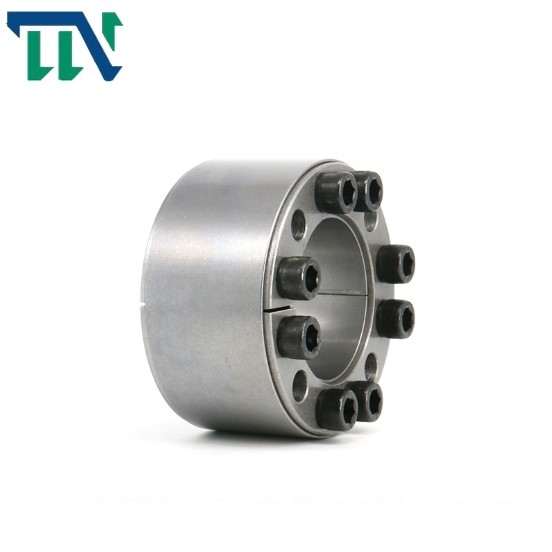

Z4 열쇠가 없는 잠금장치 잠금 부재 클램핑 조립
제품 특징
로킹 조립체는 넓게 세계에서 사용되는 진보적 기계적 기부입니다
다양한 로드 하에 기계적 결합을 위해. 미국, 독일, 일본
그리고 더 고도로 발달한 산업과 국가는 처음으로 안에 이 신기술을 사용했습니다
튼튼한 기계. 그것은 다양한 다른 기계 산업으로 확장되었습니다.
로킹 조립체는 1970년대 초반에서 국제적으로 시작되었습니다. 중국은 더를 개발했습니다
1980년대 초에서 생성하고, 첫째로 다양한 중장비에서 그것을 장려했고 적용했습니다.
지난 6년간, 중국은 일반적 로킹 조립체를 공식화했습니다
GB5867-86 표준. 우리의 회사 티안니우는 포괄적 연구를 시작했습니다고
이 표준 입력 1987년의 다양한 신축 슬리브의 개발. 거의 20 뒤에
수년간의 실행, 우리가 확장의 모든 유형의 개발을 완료했습니다
이 표준에 소매. 그리고 패키징한 섬유, 식품, 경공업을 승진했습니다,
인쇄하, 공작 기계류를 페이퍼제조 야금학, 복합 공작 기계, 단조기
도구와 야금술 기계류와 일반 기계와 다른 기계류,
좋은 명성을 잡았고, 기계 산업 제품을 홍보했습니다. 기술은 나아졌습니다.
그리고 특별한 사용자 요구에 따라 비표준 로킹 조립체를 개발할 수 있습니다
제품 매개 변수
|
근본적인 차원 |
내부 육각 머리 볼트 |
정격 부하 |
Pf (N/mm2) |
마
(N·m) |
Ｇ
(킬로그램) |
||||||
| Ｄ | Ｄ | Ｌ | Ｌ | L1 |
사이즈 |
수량 |
F1 (kN) |
Mt (kN·m) |
|||
| 밀리미터 | |||||||||||
| 70 | 120 | 56 | 62 | 74 | M12×55 | 8 | 197 | 6.85 | 201 | 145 | 3.3 |
| 80 | 130 | 56 | 62 | 74 | M12×55 | 12 | 291 | 11.65 | 263 | 145 | 3.7 |
| 90 | 140 | 56 | 62 | 74 | M12×55 | 12 | 29 | 13.00 | 234 | 145 | 4.0 |
| 100 | 160 | 74 | 80 | 94 | M14×70 | 15 | 389 | 19.70 | 213 | 230 | 7.2 |
| 110 | 170 | 74 | 80 | 94 | M14×70 | 15 | 483 | 22.60 | 242 | 230 | 7.7 |
| 120 | 180 | 15 | 482 | 28.90 | 222 | 230 | 8.3 | ||||
| 125 | 185 | 15 | 480 | 30.00 | 212 | 230 | 8.5 | ||||
| 130 | 190 | 74 | 80 | 94 | M14×70 | 15 | 480 | 31.20 | 205 | 230 | 8.8 |
| 140 | 200 | 18 | 574 | 40.20 | 227 | 230 | 9.3 | ||||
| 150 | 210 | 18 | 572 | 42.90 | 212 | 230 | 10.0 | ||||
| 160 | 230 | 18 | 800 | 64.00 | 227 | 355 | 14.9 | ||||
| 170 | 240 | 18 | 795 | 67.80 | 214 | 355 | 15.7 | ||||
| 180 | 250 | 88 | 94 | 110 | M16×80 | 21 | 923 | 83.00 | 235 | 355 | 16.4 |
| 190 | 260 | 21 | 921 | 88.00 | 223 | 355 | 17.2 | ||||
| 200 | 270 | 24 | 1050 | 105.00 | 242 | 355 | 18.8 | ||||
| 210 | 290 | 20 | 1118 | 117.30 | 197 | 485 | 23.0 | ||||
| 220 | 300 | 21 | 1120 | 123.00 | 189 | 485 | 27.7 | ||||
| 240 | 320 | 110 | 116 | 134 | M18×100 | 24 | 1280 | 153.00 | 198 | 485 | 29.8 |
| 250 | 330 | 27 | 1282 | 160.20 | 205 | 485 | 31.0 | ||||
| 260 | 340 | 27 | 1430 | 186.00 | 205 | 485 | 32.0 | ||||
|
280 300 |
370 390 |
130 |
136 |
156 |
M20×120 |
24 |
1650 1650 |
230.00 245.00 |
192 179 |
690 690 |
46.0 49.0 |
