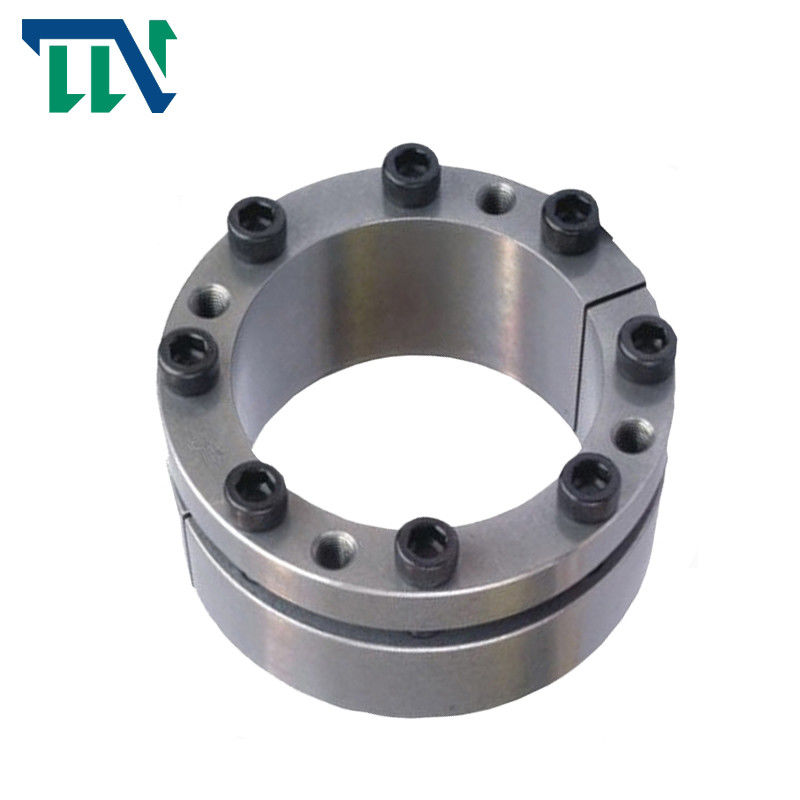

식품 경공업을 위해 열쇠가 없는 Z3 샤프트 로킹 조립체

식품 경공업을 위한 장치를 잠근 Z3 열쇠가 없는 로킹 조립체

제품 특징

로킹 조립체는 일종의 열쇠가 없는 연결 디바이스입니다. 그것의 원칙과 목적은 일부와 샤프트 사이의 열쇠가 없는 접합부를 실현하기 위해, 고강도 이장 볼트의 행동을 통하여 내측 링과 샤프트와 아우터 링과 허브 사이에 거대한 고정시키는 힘을 발생시키는 것입니다. 하중을 지닐 때, 토크, 축방향 힘 또는 그 둘의 복합 하중은 일부와 샤프트와 로킹 조립체와 동반한 마찰에서의 조합 압력으로 전해집니다. 로킹 조립체 연결은 하기 장점을 가집니다 : 높은 센터링 정확도 ; 편리 설치 / 조정 / 분해 ; 고강도, 안정적이고 믿을 만한 접합부 ; 과부담의 경우에, 그것은 특히 무거운 짐을 전하는데 적합한 피해에게서 장비를 보호할 수 있습니다. 넓게 기계, CNC 공작 기계류, 자동화 장비와 다른 분야를 출력하면서, 기계를 패키징하면서, 중장비, 풍력 발전에 사용했습니다. 예를 들면 다음 벨트 바퀴, 필름의 구멍이 걸리는 톱니바퀴, 기어, 비스듬한 도르래, 추진하는 것, 동기 전동 벨트 활차, 추진기, 대형과 소형 팬, 송풍기 또는 손잡이와 허브와의 직접적 연관과 다른 전송 접속. 용법 : 허브가 샤프트로 연결될 필요가 있을 때, 축방향으로 제품이 이동하게 하기 위해 볼트를 강화되고 토크를 위한 요구조건을 충족시키기 위해, 반경 방향 하중과 마찰을 발생시키세요. 연결 과정으로부터, 간섭 연결이 사전에 정확한 계산, 정확한 처리 공정과 가열 온도의 엄격한 제어를 매우 필요로 한다는 것이 보일 수 있습니다. 또한 작은 간섭은 비신뢰성 연결 통신로를 야기시키기 쉽고 또한 큰 간섭이 연결부의 플라스틱 변형을 야기시키기 쉽습니다. 조립 전에 접속면의고 정밀도 기계가공은 상당히 제조 비용을 증가시킵니다 ; 집회 동안 온도 위의 엄격한 요구사항은 보조 장비의 입력을 증가시킵니다 ; 게다가, 일단 연결 부분이 대체될 필요가 있다면, 그것의 분해는 매우 성가십니다. 완전히 일반적으로 사용되는 방법은 대체될 필요가 있는 부분을 파괴하는 것이며, 그것이 더 큰 손실의 결과가 되면서, 대체될 필요가 없은 부분을 손상시키기 쉽습니다. 로킹 조립체 연결을 사용하는 것 완전히 이러한 문제를 회피할 수 있습니다. 연결될 때, 단지 토크 핸들은 상응하는 토크를 전하는 것 필요를 충족시켜 주기 위해 양적으로 고강도 볼트를 강화할 필요가 있습니다 ; 부분을 해체할 때, 단지 볼트를 늦추세요. 게다가, 샤프트와 허브 위의 키웨이의 기계가공은 회피되고 샤프트와 허브의 힘이 증가됩니다. 로킹 조립체의 또 다른 중요한 장점은 그것이 과부담의 경우에 보호 역할을 할 수 있다는 것입니다. 로킹 조립체을 판단하는 발달 검사로부터, 하중이 정격값 중 37%를 초과할 때, 그것은 연결기를 하락하고 보호할 것이라는 것이 보일 수 있습니다.

제품 매개 변수
