제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: FND 시리즈
지불과 운송 용어
최소 주문 수량: 1 PCS
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |

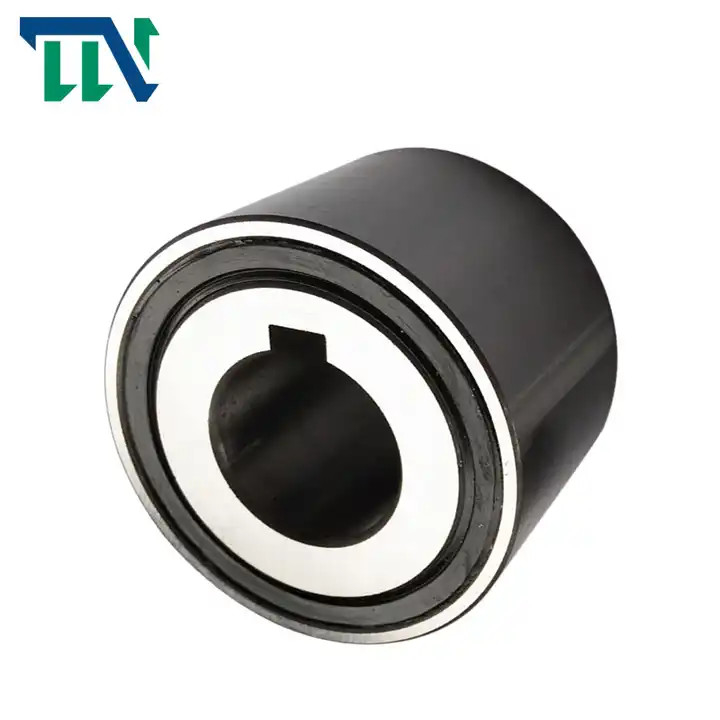

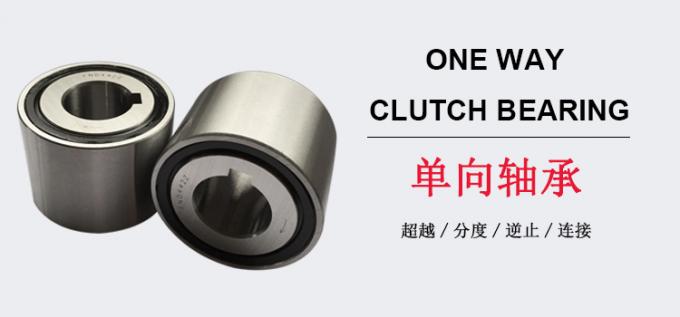

FND형 자유바퀴 단방향 클러치 |
소재: |
GCR 15 베어링 강철 |
종류: |
한 방법 태도 |
두께 (밀리미터): |
34 |
(Nm을) 회전시키세요: |
176-543 |
체중 (킬로그램): |
0.24-0.73 |
구멍 사이즈(MM): |
15-45 |
보증: |
12개월 |
이름: |
FND형 자유바퀴 단방향 클러치 |
소재: |
GCR 15 베어링 강철 |
종류: |
한 방법 태도 |
두께 (밀리미터): |
34 |
(Nm을) 회전시키세요: |
176-543 |
체중 (킬로그램): |
0.24-0.73 |
구멍 사이즈(MM): |
15-45 |
보증: |
12개월 |
특징
너비:34mm
작동 온도: 최대 100°C
참조 를 위해 다른 크기
데이터
그림 전설
d = 내부 지름 D = 외부 지름 W = 너비 T = 토크 n = 회전 속도
C = 부하량b = 키웨이 너비 t = 키웨이 깊이
| 지정 | d | D | W | Tnom | nmax | 시딘 | Cstat. | 무게 | b | t | 항목 번호 |
| [mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kg] | [mm] | [mm] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300738 |

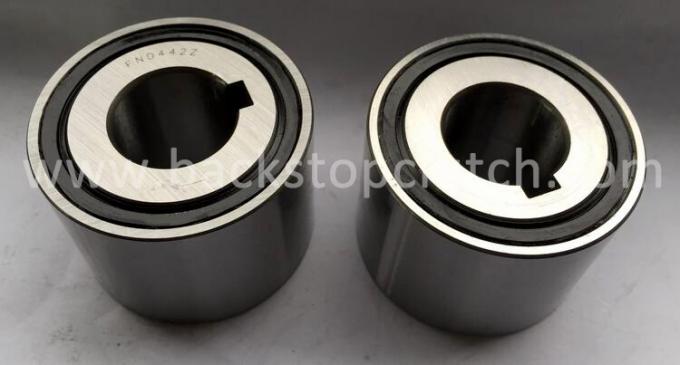

| FND 442 M | 20 | 46 | 34 | 223 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306533 |
윤활
작동 기간 동안 오일 윤활
설치
설치 허용량
셰프트 js6 (k5); 허브 H6
짝짓기 부품
짝짓기 부분의 경화 및 깎는 것은 필요하지 않습니다.프리 휠 클러치 근처에 있는 결합 부분과 프리 휠 클러치 반지를 철저히 청소 (유가 없는) 하 고 프레스를 적합 하기 전에.
류류
자유 휠 클러치에는 볼과 롤러 베어링이 포함되어 있습니다. 추가적인 외부 베어링 지원이 필요하지 않습니다.
압력 조정
공에 압력을 가하지 않아야 한다.
클램프 방향
안쪽 반지의 화살표는 안쪽 반지의 클램핑 방향을 나타냅니다.
전체 자유바퀴 럭처 단위 FND
구성 요소
프리위크 클러치 삽입 요소: FE400Z (전압 스프링)
경주길: 강철, 가열 및 밀링
+공류: 통합
롤러 베어링: RL400
특징
너비: 34mm
작동 온도: 최대 100°C
윤활: 운용 기간 동안 기름으로 윤활
설치
설치 허용점: 셰프트 js6 (k5); 홉 H6
짝짓기 부분: 짝짓기 부분의 경화 및 깎는 것은 필요하지 않습니다.프리 휠 클러치 근처에 있는 결합 부분과 프리 휠 클러치 반지를 철저히 청소 (유가 없는) 하 고 프레스를 적합 하기 전에.
베어링: 자유 휠 클러치에는 볼 베어링과 롤러 베어링이 포함되어 있습니다. 추가적인 외부 베어링 지원이 필요하지 않습니다.
압력 조절: 압력 조절 압력이 공에 가해지지 않아야 합니다.
클램핑 방향: 내부 고리의 화살표는 내부 고리의 클램핑 방향을 나타냅니다.
Q: 왜 여러분의 회사를 선택하셨나요?
A: 품질은 기업의 영혼입니다. 우리는 당신에게 좋은 품질을 제공 할 수 있습니다.
Q: 배송시간은 얼마인가요?
A: 작은 품질 또는 samll 크기의 클러치, 우리는 사전 수신에 배달 할 수 있습니다.
대량 또는 큰 크기에, 우리는 10-15 일 생산해야합니다.
Q: 랩쳐 샘플을 공급할 수 있나요?
물론입니다. 우리는 품질 검사를 위해 샘플을 제공할 수 있습니다.
Q: 클러치의 보증 기간은 얼마입니까?
1년 보증
