제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: AA 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
베어링 소재 AA 시리즈 크러치 베아링 |
재료: |
GCR 15 베어링 강철 |
타입: |
한 방법 태도 |
두께 (밀리미터): |
47-190 |
(Nm을) 회전시키세요: |
17-5813 |
체중 (킬로그램): |
0.23-6 |
구멍 사이즈(MM): |
15-70 |
이름: |
베어링 소재 AA 시리즈 크러치 베아링 |
재료: |
GCR 15 베어링 강철 |
타입: |
한 방법 태도 |
두께 (밀리미터): |
47-190 |
(Nm을) 회전시키세요: |
17-5813 |
체중 (킬로그램): |
0.23-6 |
구멍 사이즈(MM): |
15-70 |

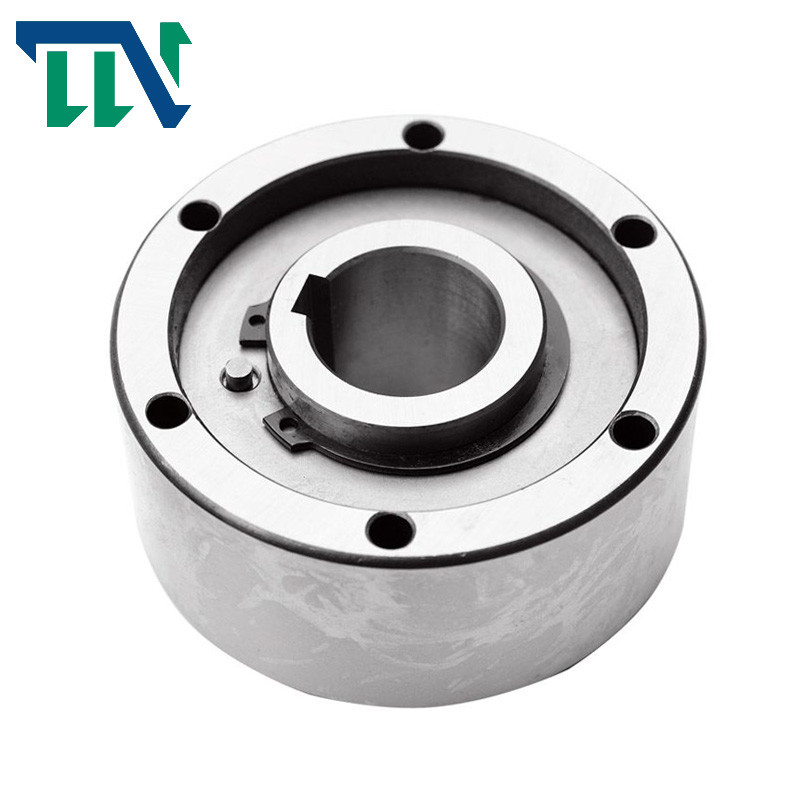

한 방법을 지니는 베어링 소재 AA 일련 크러치 베아링
생산 도입
롤러베어링은 일종의 태도입니다. 더 저널이 회전할 때, 그것은 많은 롤러와의 주위 접촉을 보통 로케이팅 링에 설치되게 만듭니다. 롤러베어링은 예비적재를 통하여 좋은 정확도와 강성을 달성할 수 있습니다. 테이프녹화자와 내측 링은 또한 임의로 태도의 작업 간극을 조정하는데 사용될 수 있습니다. 이용액은 기계 드럼 베어링을 출력하는 제로 클리어런스를 위한 요구조건을 완전히 충족시킬 수 있습니다
타입 AA는 롤러형이 지원받는 것으로 논-베어링 타성으로 달린다는 것 입니다. 태도는 굴대이고 경하중을 지원하도록 요구됩니다.
이 디자인은 ± S/2의 안쪽이고 외부 레이스의 축방향 정렬 오류를 받아들일 수 있습니다.
주유와 봉합은 또한 설치에 의해 제공되어야 합니다.
표준 주유는 오일입니다.
내측 레이스는 샤프트에 키입력됩니다. 바깥 레이스의 센터링을 위한 적당한 것 H7 허용한도에 있어야 합니다.
바깥 레이스의 접합부는 10.9 또는 더 좋등급화하기 위해 볼트를 통해서 있습니다
제품 매개 변수
| 사이즈 | TK1 | 오버러닝 속도 | 중량 |
끌기 토크 |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Ｚ | 오우 | Ｌ | Ｆ | Ｓ | (킬로그램) | TR | |
| (밀리미터) | (Nm) | (min-1) | (min-1) | (밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (n텀) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
기록
1) Ｔ max = 2 × Ｔ 나트
2) 내측 레이스 초과
3) 바깥 레이스 초과
키웨이가 6885.1을 울립니다
