제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: BB 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
BB 한 방법 자유륜 베어링 클러치 |
재료: |
GCr15 베어링 강철 |
타입: |
한 방법 태도 |
오버러닝 속도: |
3600-1800 |
(Nm을) 회전시키세요: |
29-260 Nm |
구멍 내경: |
32.6-71mm |
(KG에) 짓누르세요: |
50-400 |
이름: |
BB 한 방법 자유륜 베어링 클러치 |
재료: |
GCr15 베어링 강철 |
타입: |
한 방법 태도 |
오버러닝 속도: |
3600-1800 |
(Nm을) 회전시키세요: |
29-260 Nm |
구멍 내경: |
32.6-71mm |
(KG에) 짓누르세요: |
50-400 |

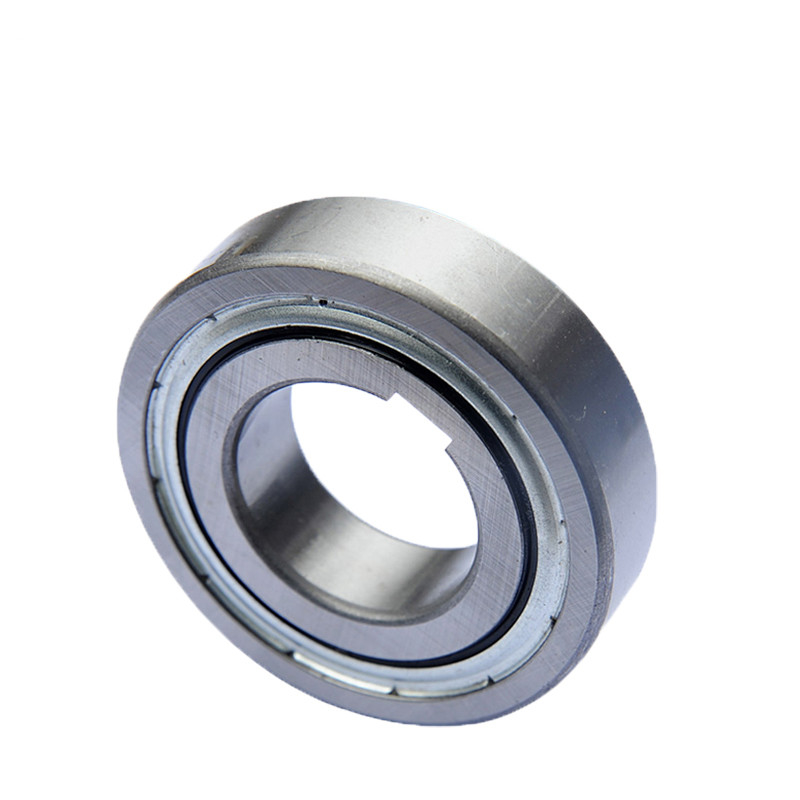

BB 일련 스프라그 백스톱 자유륜 클러치를 지니는 한 방법 캠 클러치
생산 도입
1. BB 시리스 1 방식 자유륜 베어링 클러치는 압착 끼움 설치를 위해 설계됩니다.
2. 그리스로 지원받고 전달되는 것으로 지탱하는 BB, BB-1K와 BB-2K 위기는 먼지봉인 보호를 갖
표준 보다 5 밀리미터 넓인 0.25 밀리미터의 그리고 위에 BB-2GD와 BB-2GD-1K가 부여잡지만 입자에 반대하여
BB 시리즈, 어떠한 재에 대한 효과적인 보호를 위해 특별한 립 실을 가지고 있습니다.
3. BB-2K-K 시리즈는 양쪽 안쪽이고 외부 인종에 키웨이를 가지고 있습니다.
-K 수단은 캠 클러치와 함께 수송되는 것으로 키를 잠급니다.
4. 샤프트와 주택에 있는 정확한 간섭 차원은 최대 태도를 획득한다고 우겨야 합니다
그리고 클러치 성능.
5. 각각 일련을 위해 샤프트와 주택에 대한 허용한도를 위한 다음 페이지에 테이블을 언급하세요.
6. BB-1K-K와 BB-2GD 1K-K 한 방법 자유륜 베어링 클러치 시리즈는 내측 레이스에 키웨이를 가지고 있습니다. 25 사이즈를 제외하고, 키웨이는 DIN 6885로 제조됩니다. 3, BB40-1K-K와 BB40-2GD 1K-K는 DIN 6885로 제조됩니다. 1.
7. 내측 레이스 위의 화살은 맞물리는 내측 레이스의 방향을 보여줍니다.
8. 위기를 설치하기 위해, 전체 얼굴 위에서 규칙적 압력을 가하기 위해 적절한 직경의 프레스 기구를 사용하세요
안쪽이고 외부 레이스의.
9. 위기에 대한 다른 충격을 치거나 적용하지 마세요.
10. 주택이 프레스 용구 설치에 요구된 압박을 견뎌내기 위해 충분한 강도를 가진다는 것을 확인하세요
위기의.
11. 작동 온도 범위 : +100' Ｃ에 대한 -30' Ｃ (이 범위를 초과하는 온도를 위해 우리와 협의하세요).
제품 매개 변수
차원과 능력 :
| 모델 | 토크 능력 |
맥스. 오버러닝 | 토크 (N·m)를 끄세요 | A | 비 |
Ｃ |
Ｄ | Ｒ |
(N)에 짓누르세요 | 베어링 부하 | ||||||
|
내측 레이스 |
바깥 레이스 | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | Cor | |||||
| N·m | 분 Ｒ / | 분 Ｒ / | 엔 | 엔 | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.010 | 0.040 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.010 | 0.050 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.030 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.060 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.040 | 0.080 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 400 | 600 | 14500 | 11700 |
기록 : 내측 레이스에 표시된 모델 번호는 둘다 1K와 2K를 위한 Ｋ 일 뿐입니다. (예 : 양쪽을 위한 표시 BB25-K
BB25-1K와BB25-2K)
샤프트와 주택에 대한 허용한도 :
| 모델 | 샤프트 Dia. | 주택 Dia. | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35-0.012-0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40-0.012-0.028 |
| BB20 | BB20-2GD | 20+0.028+0.015 | 47-0.012-0.028 |
| BB25 | BB25-2GD | 25+0.028+0.015 | 52-0.014-0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | 62-0.014-0.033 |
| BB35 | BB35-2GD | 35+0.033+0.017 | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40+0.033+0.017 | 80-0.014-0.033 |
|
모델 |
샤프트 Dia. | 주택 Dia. | |
| BB15-1K-K | BB15-2GD 1K-K | 15-0.008-0.028 | 35-0.012-0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17-0.008-0.028 | 40-0.012-0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20-0.010-0.031 | 47-0.012-0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25-0.010-0.031 | 52-0.014-0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30-0.010-0.031 | 62-0.014-0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35-0.012-0.037 | 72-0.014-0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40-0.012-0.037 | 80-0.014-0.033 |
| 모델 | 샤프트 Dia. | 주택 Dia. |
| BB15-2K-K | 15-0.008-0.028 | 35-0.018-0.002 |
| BB17-2K-K | 17-0.008-0.028 | 40-0.018-0.002 |
| BB20-2K-K | 20-0.010-0.031 | 47-0.022-0.003 |
| BB25-2K-K | 25-0.010-0.031 | 52-0.022-0.003 |
| BB30-2K-K | 30-0.010-0.031 | 62-0.022-0.003 |
| BB35-2K-K | 35-0.012-0.037 | 72-0.025-0.006 |
| BB40-2K-K | 40-0.012-0.037 | 80-0.025-0.006 |
키웨이와 키의 차원 :
| 모델 | b2js10 | t1 | t2 | b1js9 | Ｔ | 내측 레이스 키 b×h×length |
바깥 레이스 키 b'× Ｈ' ×length |
|
| BB15-1K-K | BB15-2GD- 1K-K | 5.0 | 1.9 | 1.2 | ― | ― | ― | ― |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD- 1K-K | 5.0 | 1.9 | 1.2 | ― | ― | ― | ― |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD- 1K-K | 6.0 | 2.5 | 1.6 | ― | ― | ― | ― |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD- 1K-K | 8.0 | 3.6 | 1.5 | ― | ― | ― | ― |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD- 1K-K | 8.0 | 3.1 | 2.0 | ― | ― | ― | ― |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD- 1K-K | 10.0 | 3.7 | 2.4 | ― | ― | ― | ― |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD- 1K-K | 12.0 | 5.0 | 3.3 | ― | ― | ― | ― |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 |
10x6x22 |
|||
