제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: CKL-C 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
CKL-C 한 방법 캠 클러치 |
재료: |
GCR 15 베어링 강철 |
타입: |
한 방법 태도 |
안쪽 레이스(MM): |
2500-500 |
(Nm을) 회전시키세요: |
580-38000 |
(Kg에) 짓누르세요: |
12.5-342 |
구멍 사이즈(MM): |
30-130 |
이름: |
CKL-C 한 방법 캠 클러치 |
재료: |
GCR 15 베어링 강철 |
타입: |
한 방법 태도 |
안쪽 레이스(MM): |
2500-500 |
(Nm을) 회전시키세요: |
580-38000 |
(Kg에) 짓누르세요: |
12.5-342 |
구멍 사이즈(MM): |
30-130 |

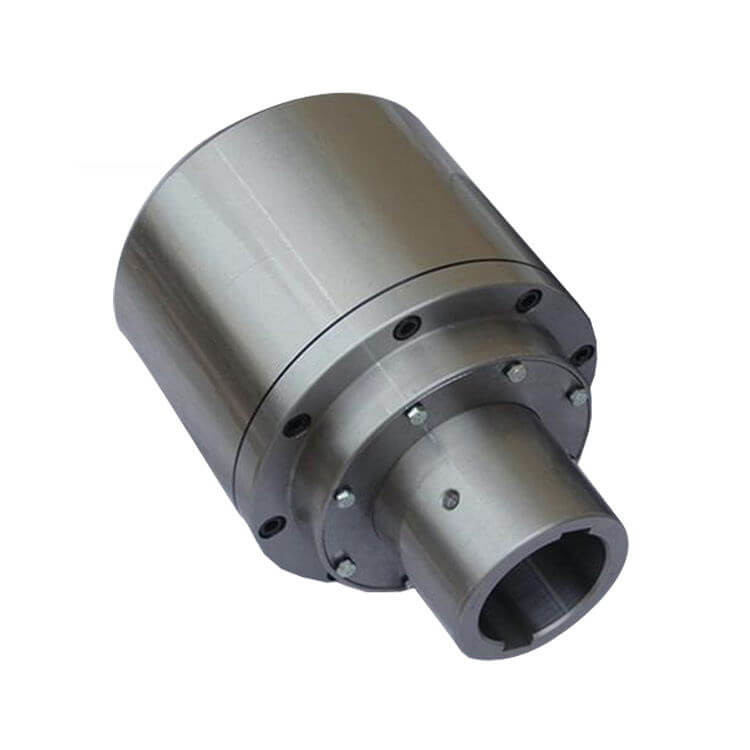

더 토크를 견디는 한개의 베어링 클러치 CKL-C 시리즈 쐐기
생산 도입
The main standards of overrunning clutch include more than 20 types, including CKA type, CKB type (B200 Series), CKZ type, CKD type (UHF type), CKX type, NYD (NJ) type and CKF type, NF type non-contact wedge overrunning clutch (NF type backstop), CG type roller overrunning clutch, CGK type controllable overrunning clutch and CKS type two-way overrunning clutch, with a total of more than 1000 specification series.
형태 CKL-C는 자급 자족할 수 있는 스프래그 타입 자유륜입니다, 봉인하고 베어링 지원받는, 단위가 기름을 친 오일을 전해집니다.
그것은 타입 CKL-A와 displacement.compare와 두 얼굴을 가지 샤프트에서 토크를 전하거나 그치곤 했습니다, 훨씬 더 토크를 전할 수 있습니다.
오버러닝 클러치는 메카트로닉스 제품의 개발과 기본적인 요소입니다. 그것은 전력 전송을 위한 중요한 구성 요소고 원동력과 작업 기계 사이에 또는 기계에서 샤프트와 종동축을 운전하는 것 사이에 분리입니다. 그것은 구동과 피동부의 속도 변화 또는 회전 방향 변경을 이용하여 셀프 클러치 기능과 장치입니다.
이 시리즈는 넓게 패키징, 마이닝, 야금학, 시멘트, 전력과 다른 기계류에서 사용됩니다. 그것은 종종 오버러닝 클러치의 통신 방식과 매체와 저속 변속단에서 2 속도 드라이브의 스위칭 장치로서 사용됩니다.
제품 매개 변수
별거 안 해 |
분 Ｒ / |
밀리미터 | ||||||||||
| 레이스 바깥쪽에 | 내측 레이스 | dH7 | Ｄ Ｋ (H7) | Ｄ | Ｄ 1 | Ｌ | Ｌ 1 | Ｌ 2 | 비 엔 ×t 엔 | KG | ||
| CKL-C30110 | 580 | 740 | 2500 | 30 | 28-45 | 110 | 66 | 146 | 53 | 86 | 8*3.3 | 12.5 |
| CKL-C40125 | 800 | 700 | 2500 | 40 | 36-55 | 125 | 78 | 168 | 62 | 98 | 10*3.3 | 14.5 |
| CKL-C45130 | 815 | 710 | 2500 | 45 | 42-58 | 130 | 80 | 168 | 62 | 98 | 12*3.3 | 16 |
| CKL-C50150 | 1400 | 610 | 2000 | 50 | 48-65 | 150 | 94 | 207 | 82 | 117 | 14*3.8 | 24 |
| CKL-C55165 | 1700 | 600 | 2000 | 55 | 54-68 | 165 | 100 | 233.5 | 95 | 130 | 14*3.8 | 35.6 |
| CKL-C60170 | 2200 | 490 | 2000 | 60 | 58-70 | 170 | 108 | 244 | 97 | 138 | 16*4.3 | 37 |
| CKL-C70190 | 4420 | 480 | 2000 | 70 | 68-78 | 190 | 115 | 312.5 | 130 | 172.5 | 16*4.3 | 67.5 |
| CKL-C80210 | 6800 | 450 | 1500 | 80 | 78-85 | 210 | 125 | 340 | 153 | 177 | 18*4.4 | 80 |
| CKL-C90230 | 11000 | 450 | 1500 | 90 | 90-98 | 230 | 135 | 369 | 150 | 209 | 22*5.4 | 127.5 |
| CKL-C100270 | 16000 | 400 | 1500 | 100 | 96-105 | 270 | 145 | 422.5 | 186 | 222.5 | 25*5.4 | 162.5 |
| CKL-C110320 | 22000 | 350 | 1000 | 110 | 110-125 | 320 | 160 | 455 | 188 | 252 | 28*6.4 | 203 |
| CKL-C120360 | 25000 | 330 | 1000 | 120 | 115-135 | 360 | 190 | 480 | 202 | 262 | 32*7.4 | 263 |
| CKL-C130440 | 38000 | 280 | 500 | 130 | 125-150 | 400 | 210 | 500 | 207 | 275 | 36*8.4 | 342 |
