한 방법 태도를 지니는 AS15 AS25 AS60 AS35 롤러 자유륜 클러치

Name: 한 방법 태도를 지니는 AS15 AS25 AS60 AS35 롤러 자유륜 클러치
Brand: Tianniu
SKU: AS 시리즈
Rating: 4.6 (200 reviews)

제품 세부 정보

원래 장소: 중국

브랜드 이름: Tianniu

인증: ISO-9001

모델 번호: AS 시리즈

지불과 운송 용어

최소 주문 수량: 1 PC

가격: negotiate

포장 세부 사항: 비행기로 해상 운송으로 종이팩

배달 시간: 5-10 일로 일합니다

지불 조건: T/T, 웨스턴 유니온, 머니그램, L/C, D/A, D/P

공급 능력: 달 당 10000

가장 좋은 가격 을 구하라

지금 연락하세요

사양

설명

사양

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    AS35 한 방법 태도, 롤러 자유륜 크러치 베아링, GCR15 자유륜 크러치 베아링


이름:	오버러닝 클러치를 지니는 애즈 원 방식 스프라그	재료:	GCR 15 베어링강
타입:	편도 베어링	두께 (밀리미터):	19-140
토크(Nm):	2.1-1063	(KG에) 짓누르세요:	0.01-1.41
내경(mm):	6-80	보증:	12개월

이름:	오버러닝 클러치를 지니는 애즈 원 방식 스프라그
재료:	GCR 15 베어링강
타입:	편도 베어링
두께 (밀리미터):	19-140
토크(Nm):	2.1-1063
(KG에) 짓누르세요:	0.01-1.41
내경(mm):	6-80
보증:	12개월

설명

한 방법 태도를 지니는 AS15 AS25 AS60 AS35 롤러 자유륜 클러치

한 방법 태도 AS15 AS25 AS60 AS35 롤러 자유륜 크러치 베아링

생산 도입

타입 AS는 롤릿 타입이 지원받는 것으로 논-베어링 타성으로 달린다는 것 입니다. 태도는 굴대이고 경하중을 지원하도록 요구됩니다. 주유와 봉합은 또한 설치에 의해 제공되어야 합니다. 명목상 외부 치수는 시리즈 62와 같습니다..볼 베어링. 다음 페이지에 보여진 것처럼, 전형적 배열은 같은 위치 공차 안에 시리즈 62 태도와 함께 이런 유형을 설치하는 것입니다.

AS 타입 웨지 유형 단방향 클러치의 차원은 62 시리즈 깊이인 굴음 길형 볼 베아링 (CSK40)의 그것들과 같습니다. 그것은 그리스로 가득 찬 딥 그루브 볼베어링과 스프래그 클러치의 조합입니다. 밀봉은 0.3 밀리미터 위의 재가 내부에 들어가는 것을 예방할 수 있습니다. 토크의 전송은 간섭 끼움 형태입니다. 아우터 링은 N6 허용한도와 엄격한 충분한 프레임으로 프레스되고 내측 링이 작업축의 외경으로 프레스됩니다. 설치할 때, 프레임 안으로 아우터 링을 누르기 위해 내측 링을 노크하지 않고 샤프트의 외경 속으로 압착하도록 내측 링을 압박하기 위해 아우터 링을 노크하지 않기 위해 유의하세요. 전파 토크는 작(7.4~260N.m)와 제한 속도가 높습니다. 넓게 기계, 식품 기계, 전자 드럼, 환원제와 시험 장비, 등을 패키징하면서, 기계를 출력하는 것 사용했습니다.

캐릭터

1. NSS-K 시리즈는 캠 유형 클러치입니다

2. 위기는 미터법 매체 시리즈 볼로서 동일 직경을 가지고 있습니다

태도.

3. 위기는 베어링 지지대가 사이에 동심성을 보장하도록 요구합니다

안쪽이고 바깥 레이스.

4. 위기는 서비스를 심기 전에 기름을 쳐야 합니다.

5. 공간이 제한되는 적용에 대하여 우수합니다.

키 홈은 DIN 6885 시트 3에 따라 있습니다.

제품 매개 변수

타입	사이즈	토크	오버러닝 속도		차원						중량	항력 토크
(NSS)로서	dH7	TKN1)	nimax2)	namax3)	Dr6	D5	Ｌ	Ｓ	Ｅ	Ｆ	중량	항력 토크
	[밀리미터]	[Nm]	[min-1]	[min-1]	[밀리미터]	[밀리미터]	[밀리미터]	[밀리미터]	[밀리미터]	[밀리미터]	[킬로그램]	[n텀]
	6	2.1	5000	7500	19	15.8	6	0.3	0.6	0.3	0.01	0.18
	8	3.8	4300	6500	24	20	8	1.3	0.6	0.6	0.02	0.24
	10	6.8	3500	5200	30	25.9	9	1.3	0.6	0.6	0.03	0.36
	12	13	3200	4800	32	28	10	1.3	0.6	0.6	0.04	0.48
	15	14	2800	4300	35	31	11	1.4	0.6	0.6	0.05	0.7
	20	40	2200	3300	487	40	14	2.4	0.8	0.8	0.12	1.4
	25	56	1900	2900	52	45.9	15	2.4	0.8	0.8	0.14	2.4
	30	90	1600	2400	62	55	16	2.4	0.8	1	0.22	7.8
	35	143	1300	2000	72	64	17	2.5	0.8	1	0.31	9
	40	185	1200	1800	80	72	18	2.5	0.8	1	0.39	10
	45	218	1000	1600	85	77	19	2.5	1.2	1	0.44	11
	50	230	950	1500	90	82	20	2.5	1.2	1	0.49	13
	55	308	800	1300	100	90	21	2.5	1.2	1	0.66	14
	60	508	700	1100	110	100	22	2.5	1.2	1.5	0.81	26
	80	1063	600	900	140	128	26	2.5	1.2	1.5	1.41	58

기록 :
키웨이 없는 AS6. ØD = -0-0,009
DIN 6885.1에 대한 AS8-12 키웨이.
DIN 6885.3에 대한 다른 사이즈
1) Ｔ max = 2 × Ｔ 나트
2) 내측 레이스 초과
3) 바깥 레이스 초과
실장 치수는 태도 시리즈 62를 둥글게 만들도록 동일합니다

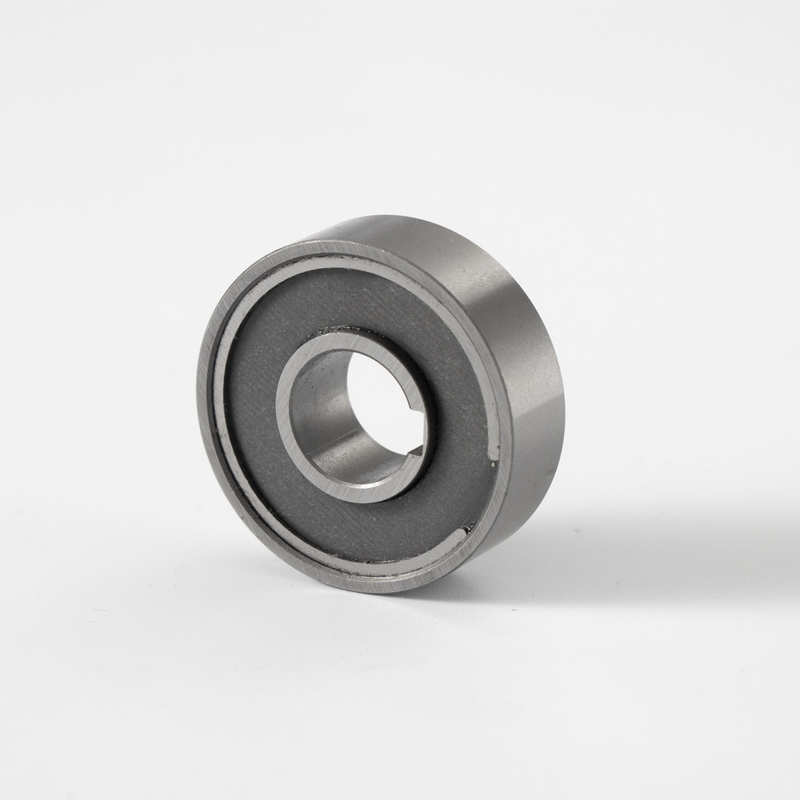

한 방법 태도를 지니는 AS15 AS25 AS60 AS35 롤러 자유륜 클러치 0
