제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: MDEU 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
저속으로 MDEU 롤러형 단방향 클러치 |
재료: |
GCR 15 베어링 강철 |
맥스. 오버러닝 (r/min): |
600-200 |
(Nm을) 회전시키세요: |
70-230 |
체중 (킬로그램): |
0.52-9.7 |
구멍 사이즈(MM): |
15-80 |
이름: |
저속으로 MDEU 롤러형 단방향 클러치 |
재료: |
GCR 15 베어링 강철 |
맥스. 오버러닝 (r/min): |
600-200 |
(Nm을) 회전시키세요: |
70-230 |
체중 (킬로그램): |
0.52-9.7 |
구멍 사이즈(MM): |
15-80 |

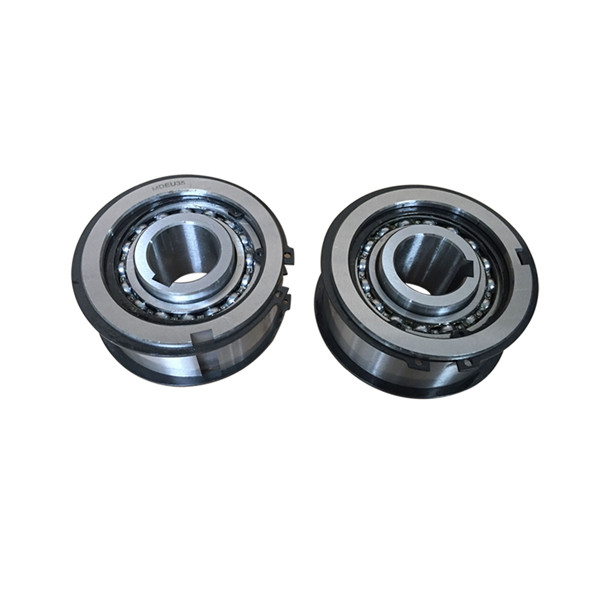

저속으로 MDEU 롤러형 단방향 클러치
생산 도입
캠 클러치는 한 회전방향에서 토크를 전하기 위해 캠의 웨지 작용을 통하여, 안쪽이고 바깥 레이스를 잠근 정밀 장치입니다 ; 그리고 반대 방향으로 오버런하세요. 스프라그, 오버러닝, 백스톱 또는 단방향식 클러치의 자유륜이 그들의 적용에 달려 있을 때 이러한 유닛은 종종 언급됩니다.
MDEU 시리즈 위기는 유러피언 스타일 모델입니다. 태도는 캠과 롤러 구성으로 인해 불필요합니다. 필름의 구멍이 걸리는 톱니바퀴, 도르래를 위한 용이한 설치 또는 바깥 레이스에 스피로로스를 사용하는 것에 의한 기어. 이것은 미디움 듀티 애플리케이션에 이상적인 필름의 구멍이 걸리는 톱니바퀴, 도르래 또는 기어를 위한 플랜지를 만드는 것을 게을리할 수 있게 합니다.
단방향식 클러치는 역회전을 방지하기 위해 굴대 회전 방향과 회전 속도의 차이를 이용하는 효율적 기계 장치류를 있고 안전을 보장합니다. 더 믿을 만한 다른 한쪽향 위기를 만들기 위해, 엔지니어들은 라쳇식과 롤러형에 단순한 받침대 타입으로부터, 위기를 개발하고 향상시키고, 그리고 나서 캠 클러치에 끝나는 오랜 세월을 보냈으며, 그것이 주류가 되었습니다
| 항목 | MDEU25 |
| 재료 | GCr15 |
| 구멍 dia. | 25 밀리미터 |
| 외부 dia. | 40 밀리미터 |
| 폭 | 42 밀리미터 |
| 토크 용량 | 230 N.m |
| 중량 | 1.1 킬로그램 |
| 패키지 | 카톤 박스, 나무상자 또는 당신의 요구조건으로서 |
제품 매개 변수
모델 |
토크 능력 (N@m) |
맥스. 오버러닝 (r/min) 내측 레이스 |
맥스. 인덱싱 (cycle/min) |
Max.Radial 언제를 로딩하세요 오버러닝 (N) |
구멍 사이즈 (H7) |
내측 레이스 키웨이 |
A |
비 (h7) |
Ｃ |
Ｄ |
Ｅ |
Ｆ |
Ｇ |
Ｈ |
나 |
바깥 레이스 키웨이 |
중량 (킬로그램) |
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0.8 | 5x3 | 0.52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0.8 | 6x3.5 | 0.88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0.8 | 8x4 | 1.1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1.7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2.7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | 7.9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | 9.7 |
실장 예 :
