제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: FXM 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
단방향 클러치를 지니는 FXM 캠 클러치 스프라그 백스톱 |
재료: |
GCR 15 베어링 강철 |
타입: |
한 방법 태도 |
(Nm을) 회전시키세요: |
110-320 |
(KG에) 짓누르세요: |
0.8-440 |
구멍 사이즈(MM): |
30-130 |
이름: |
단방향 클러치를 지니는 FXM 캠 클러치 스프라그 백스톱 |
재료: |
GCR 15 베어링 강철 |
타입: |
한 방법 태도 |
(Nm을) 회전시키세요: |
110-320 |
(KG에) 짓누르세요: |
0.8-440 |
구멍 사이즈(MM): |
30-130 |

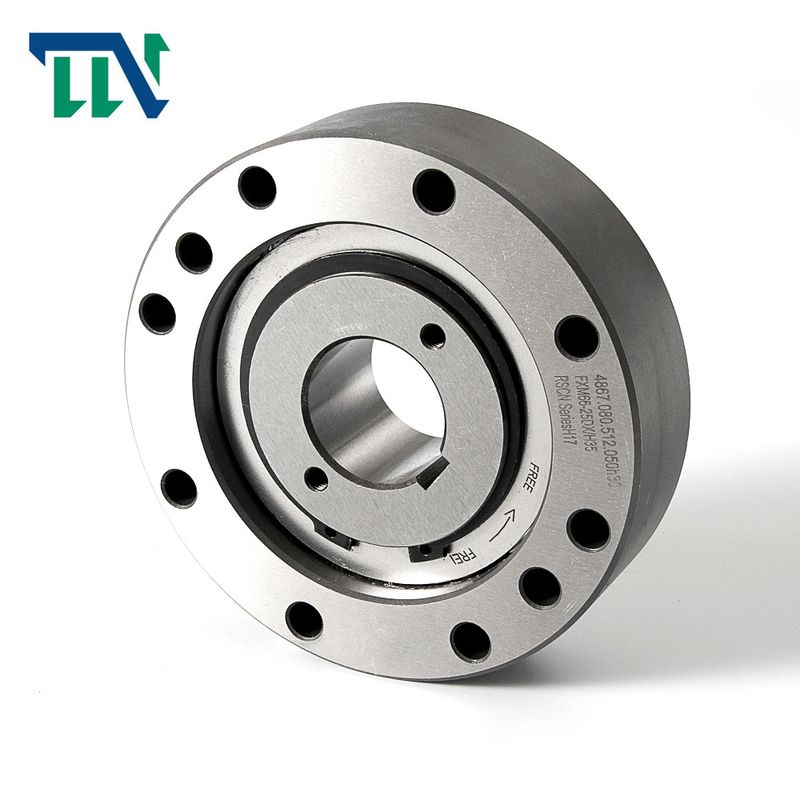

단방향 클러치를 지니는 FXM 캠 클러치 스프라그 백스톱
생산 도입
통합된 자유륜 FXM은 스프라그 이륙 Ｘ를 갖추고 있습니다. 스프라그 이륙 Ｘ는 백스톱과 오버러닝 클러치를 위해 사용되고 환류 소자 수술에서 내측 링이 고속으로 회전하고 오버러닝 클러치로 구동 작동이 저속도에 수행된다고 규정하고 있다고 규정했습니다. 자유로운 작전에서, 원심력 FC는 스프라그가 외부 트렉으로부터 이륙하게 합니다. 이 운영 상태에서, 자유륜은 즉 무한 봉사 삶과 함께, 마모가 되지 않아서 일합니다.
형태 58-2는 자유로운 작동에서 스프라그 발진 Ｘ와 자유륜을 보여줍니다. 내측 링으로 연결된 새장에서 지원받는 스프라그는 내측 링으로 회전합니다. 스프라그의 중력 Ｓ의 중심에 적용되는 원심력 FC는 시계 반대 방향으로 스프라그를 돌리고, 케이지 이 서포트 링에 기대져 있습니다. 이것은 더 갭의 결과가 됩니다 한 스프라그와 외부 트렉 사이에 ; 자유륜은 아웃 콘택과 함께 일합니다. 안쪽 링 속도가 스프라그 위의 원심력의 효과가 더 결코 전단력 FF의 그것이지 않는 그런 정도로 감소하면, 스프라그는 다시 아우터 링에 기초를 두고 자유륜이 잠글 준비가 됩니다 (수치 58-3). 오버러닝 클러치로서 사용되면, 구동 속도는 부양 속도 중 40%를 초과하지 않아야 합니다
| 항목 | FXM 시리즈 |
| 재료 | GCr15 |
| 구멍 dia. | 20-320 밀리미터 |
| 외부 dia. | 85-630 밀리미터 |
| 폭 | 25-220 밀리미터 |
| 토크 용량 | 110-20500 N.m |
| 중량 | 0.8-440 킬로그램 |
| 패키지 | 카톤 박스, 나무상자 또는 당신의 요구조건으로서 |
통합된 자유륜 FXM은 지원을 지니지 않고 그리고 스프라그로 스프라그 무료 -휠입니다
이륙 Ｘ.
스프라그 이륙 Ｘ는 내측 링이 고속으로 회전할 때 마모가 되지 않는 환류 소자 운영을 보증합니다.
자유륜 FXM은 다음과 같이 사용됩니다 :
1. 백스톱
2. 오버러닝 클러치
고속도와 적용성이 운영을 타성으로 달리기 때문에고 로우와 오버러닝 클러치로서 사용됩니달 때
속도 구동 작동.
888 000 뉴멕시코에 달하는 명목상 토크.
460 밀리미터에 달하는 구멍. 많은 표준 구멍은 이용 가능합니다.
| 자유륜 사이즈 | 명목상 토크(NM) | 현존한 채 T.I.R. 바깥쪽에 운영된 것에서의 명목상 토크.(Nm) | 안쪽 링 속도 min-1에 있는 스프라그 이륙 | 맥스. 속도 | ||||||||||||||||||
| ↗ | 0 | A | ↗ | 0,1 | A | ↗ | 0,2 | A | ↗ | 0,3 | A | ↗ | 0,4 | A | ↗ | 0,5 | A | 내측 링 초과 min-1 | 아우터 링 드라이브 min-1 | |||
| FXM | 31- 17 | 110 | 110 | 105 | 100 | 890 | 5 000 | 356 | ||||||||||||||
| FXM | 38-17 | 180 | 170 | 160 | 150 | 860 | 5 000 | 344 | ||||||||||||||
| FXM | 46-25 | 460 | 450 | 440 | 430 | 820 | 5 000 | 328 | ||||||||||||||
| FXM | 51 - 25 | 560 | 550 | 540 | 530 | 750 | 5 000 | 300 | ||||||||||||||
| FXM | 56 - 25 | 660 | 650 | 640 | 630 | 730 | 5 000 | 292 | ||||||||||||||
| FXM | 61 - 19 | 520 | 500 | 480 | 460 | 750 | 5 000 | 300 | ||||||||||||||
| FXM | 66 - 25 | 950 | 930 | 910 | 890 | 700 | 5 000 | 280 | ||||||||||||||
| FXM | 76 - 25 | 1 200 | 1 170 | 1 140 | 1 110 | 670 | 5 000 | 268 | ||||||||||||||
| FXM | 86 - 25 | 1 600 | 1 550 | 1 500 | 1 450 | 630 | 5 000 | 252 | ||||||||||||||
| FXM | 101 -25 | 2 100 | 2 050 | 2 000 | 1 950 | 610 | 5 000 | 244 | ||||||||||||||
| FXM | 85 -40 | 2 500 | 2 400 | 2 300 | 2 300 | 2 200 | 1 850 | 430 | 6 000 | 172 | ||||||||||||
| FXM | 100 -40 | 3 700 | 3 600 | 3 400 | 3 400 | 2 900 | 2 400 | 400 | 4 500 | 160 | ||||||||||||
| FXM | 120 -50 | 7 700 | 7 600 | 7 500 | 6 100 | 5 100 | 4 200 | 320 | 4 000 | 128 | ||||||||||||
| FXM | 140 -50 | 10 100 | 10 000 | 9 800 | 8 400 | 7 000 | 5 800 | 320 | 3 000 | 128 | ||||||||||||
| FXM | 170 -63 | 20 500 | 20 500 | 19 500 | 15 500 | 13 000 | 12 000 | 250 | 2 700 | 100 | ||||||||||||
| FXM | 200 -63 | 31 000 | 27 500 | 22 000 | 18 000 | 15 500 | 14 000 | 240 | 2 100 | 96 | ||||||||||||
| 타입 | 구멍 Ｄ | A | 비 | Ｄ | Ｅ | Ｆ | Ｇ | Ｊ | Ｌ | Ｐ | Ｔ | Ｕ | Ｖ | Ｗ | Z** | 중량 | ||||||
| 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 | |||
| FXM 31 -17 | 20* | 20* | 17 | 25 | 85 | 41 | 55 | M6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
| FXM 38 -17 | 25* | 25* | 17 | 25 | 90 | 48 | 62 | M6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
| FXM 46 -25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | M6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1,3 | |||||
| FXM 51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | M6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1,7 | |||
| FXM 56 -25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | M6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | 8 | 1,8 | |||||
| FXM 61 -19 | 30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | M8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
| FXM 66 -25 | 35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | M8 | 66 | 35 | 1,0 | 115 | 15 | 8 | 23 | 8 | 2,8 | |||
| FXM 76 -25 | 45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | M8 | 76 | 35 | 1,0 | 125 | 15 | 8 | 23 | 8 | 3,1 | ||||
| FXM 86 -25 | 40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | M8 | 86 | 40 | 1,0 | 132 | 15 | 8 | 23 | 8 | 4,2 | |
| FXM 101 -25 | 55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | M10 | 101 | 50 | 1,0 | 155 | 20 | 8 | 28 | 8 | 6,9 | ||||
| FXM 85 -40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | M10 | 85 | 60 | 1,0 | 155 | 20 | 8 | 28 | 8 | 7,4 | ||
| FXM 100 -40 | 45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | M10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8,8 |
| FXM 120 -50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | M10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12,7 |
| FXM 140 -50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | M12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19,8 | ||
| FXM 170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | M16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
| FXM 200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | M16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
| FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | M20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
| FXM 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | M24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
| FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | M20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
| FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | M20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
| FXM 290 - 96 | 230 | 96 | 110 | 460 | 330 | 360 | M20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
| FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | M20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
| FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | M20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
| FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | M24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
| FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | M24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
| FXM 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | M24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
| FXM 2410 - 100 | 320 | 200 | 220 | 630 | 460 | 480 | M30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 |
440,0 |
||||||
