제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: NFR 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
스프래그 타입 단방향 클러치를 지니는 NFR 롤러 클러치 |
재료: |
GCR 15 베어링 스틸 |
유형: |
편도 베어링 |
두께(mm): |
106-190 |
(Nm을) 회전시키세요: |
20-34750 |
무게(kg): |
0.1-68 |
내경(mm): |
8-130 |
이름: |
스프래그 타입 단방향 클러치를 지니는 NFR 롤러 클러치 |
재료: |
GCR 15 베어링 스틸 |
유형: |
편도 베어링 |
두께(mm): |
106-190 |
(Nm을) 회전시키세요: |
20-34750 |
무게(kg): |
0.1-68 |
내경(mm): |
8-130 |

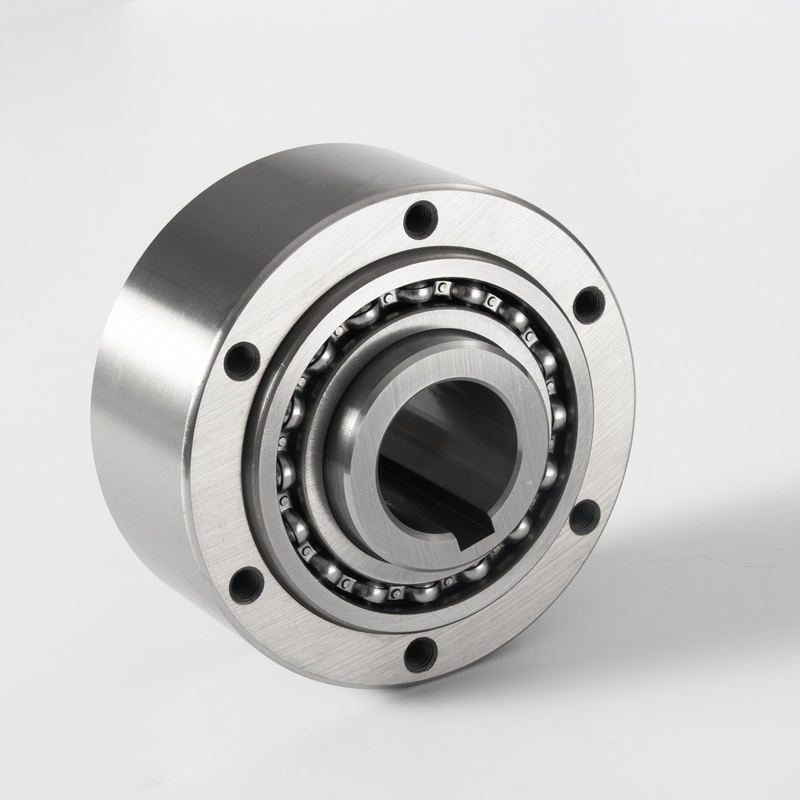

NFR 롤러 클러치 베어링 스프래그 타입 편도 클러치
생산 소개
단열 원통형 롤러 베어링은 분리형 베어링으로 설치 및 분해가 쉽고 두 링을 단단히 고정할 수 있으며 롤러와 궤도 사이의 수정된 접촉선은 응력 집중을 줄일 수 있습니다.
기본형
원통형 롤러 베어링의 유형은 리브 형태에 따라 구분됩니다.
NU형 베어링은 외륜에 2개의 늑골이 있고 내륜에는 늑골이 없습니다.N형 베어링의 내륜에는 2개의 늑골이 있고 외륜에는 늑골이 없습니다.
NU 및 N 원통형 롤러 베어링은 플로팅 엔드에 사용됩니다.분리형 베어링으로 탈부착이 용이하며 내륜과 외륜 모두 단단히 끼워질 수 있습니다.
NJ 형 원통형 롤러 베어링은 외륜에 2개의 리브가 있고 내륜에 단일 립이 있어 한 방향으로 축력을 견딜 수 있습니다.
NUP형 원통형 롤러 베어링은 고정단에 사용되며 양방향의 축력을 견딜 수 있습니다.이 유형의 베어링의 외부 링에는 두 개의 리브가 있고 내부 링에는 고정 리브와 가동 리브가 있습니다.NJ형 원통 롤러 베어링과 앵글 링 HJ는 NUP형과 유사한 고정단 베어링을 형성합니다.향상된 유형의 원통형 롤러 베어링은 큰 하중을 견딜 수 있으며 기본 설계는 2E, 22E, 23E 시리즈입니다.롤러는 최대 하중을 견디도록 설계되었습니다.
베어링 클리어런스
단열 원통형 롤러 베어링의 레이디얼 클리어런스의 기본 유형은 일반 등급입니다.C3 접미사가 있는 베어링(일반 그룹 간극보다 큰 반경 방향 간극) 또는 C4 접미사(C3 그룹보다 큰 방사상 간극)가 있는 베어링은 요청 시 제공됩니다.센터
원통형 롤러 베어링의 수정된 롤러 및 궤도 접촉선은 응력 집중을 줄입니다.이것은 약간의 편향을 허용합니다.단열 원통형 롤러 베어링의 허용 처짐 각도는 최대 4°입니다.
원통형 롤러 베어링
롤링 요소는 원통형 롤러가 있는 레이디얼 롤링 베어링입니다.원통 롤러 베어링 원통 롤러와 전동면은 선형 접촉 베어링입니다.부하 용량, 주로 레이디얼 하중을 견뎌야 합니다.롤링 요소와 링의 리브 사이의 마찰이 작아 고속 회전에 적합합니다.링에 리브가 있는지 여부에 따라 NU, NJ, NUP, N, NF와 같은 단열 베어링과 NNU 및 NN과 같은 복열 베어링으로 나눌 수 있습니다.베어링은 내륜과 외륜을 분리할 수 있는 구조입니다.내륜 또는 외륜에 리브가 없는 원통형 롤러 베어링은 내륜과 외륜이 축 방향에 대해 이동할 수 있으므로 자유단 베어링으로 사용할 수 있습니다.내륜과 외륜의 한쪽에 이중 리브가 있고 링의 다른쪽에 단일 리브가 있는 원통형 롤러 베어링은 한 방향으로 어느 정도의 축방향 하중을 견딜 수 있습니다.일반적으로 강철 스탬핑 케이지 또는 구리 합금 터닝 케이지가 사용됩니다.그러나 폴리아미드 형성 케이지를 사용하는 부분도 있습니다.
원통형 롤러 베어링 기능:
1. 롤러와 궤도는 선 접촉 또는 트리밍 선 접촉이며 레이디 얼 베어링 용량이 커서 무거운 하중 및 충격 하중을 견디기에 적합합니다.
2. 마찰 계수가 작고 고속에 적합하며 한계 속도는 깊은 홈 볼 베어링의 속도에 가깝습니다.
3. N 형 및 NU 형은 축 방향으로 이동할 수 있으며 열팽창 또는 설치 오류로 인한 샤프트와 쉘 사이의 상대 위치 변화에 적응할 수 있으며 자유 끝 지지대로 사용할 수 있습니다.
4. 샤프트 또는 시트 구멍에 대한 가공 요구 사항이 높습니다.베어링을 설치한 후 접촉 응력 집중을 피하기 위해 외륜 축의 상대 처짐을 엄격하게 제어해야 합니다.
5. 내륜 또는 외륜을 분리하여 설치 및 제거가 용이합니다.
주요 용도: 대형 및 중형 전기 모터, 기관차, 공작 기계 스핀들, 내연 기관, 발전기, 가스터빈, 감속 상자, 압연기, 진동 스크린, 승강 및 운송 기계.
원통형 롤러 베어링(짧은 원통형 단열 롤러 베어링) 기능: 원통형 롤러 베어링은 일반적으로 반경 방향 힘만 받습니다.같은 크기의 볼 베어링과 비교하여 레이디얼 베어링 용량은 1.5-3배 증가하고 강성, 내충격성이 우수합니다. 짧은 원통형 단열 롤러 베어링 원통형 롤러 베어링은 특히 단단한 지지대에 적합하지만 짧은 샤프트도 지지합니다. 열팽창으로 인한 축방향 변위를 유발하는 샤프트 및 설치 및 분해를 위해 별도의 베어링이 필요한 기계 부속품.원통형 롤러 베어링은 주로 대형 모터, 공작 기계 스핀들, 엔진 전후방 지지축, 기차 및 승용차 박스 축 지지대, 디젤 엔진 크랭크축, 자동차 트랙터 기어박스 등에 사용됩니다.
| 유형 | 크기 | 오버런 속도 | 무게 | |||||||||||
|
NFR (ANR-ANG) |
dH7 (mm) |
TKN1 (Nm) |
니맥스2) (최소-1) |
나맥스3) (최소-1) |
Dn6 (mm) |
D2 (mm) |
D4 (mm) |
엘 (mm) |
나 (mm) |
티 (mm) |
bH11 (mm) |
아르 자형 (mm) |
r1 (mm) |
(킬로그램) |
| 8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 삼 | 6 | 1 | 1.5 | 0.1 | ||
| 12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 삼 | 6 | 1 | 1.5 | 0.1 | ||
| 15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3.5 | 7 | 1.5 | 1.5 | 0.3 | ||
| 20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3.5 | 8 | 2 | 2 | 0.6 | ||
| 25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0.2 | 4 | 9 | 2.5 | 2 | 1.2 | |
| 30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0.2 | 5 | 12 | 2..5 | 2 | 1.8 | |
| 35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1.2 | 6 | 13 | 2.5 | 2.5 | 2.4 | |
| 40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2.2 | 7 | 15 | 삼 | 2.5 | 3.3 | |
| 45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2.2 | 7 | 16 | 삼 | 2.5 | 4.0 | |
| 50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2.7 | 8.5 | 17 | 3.5 | 삼 | 5.7 | |
| 55 | 2550 | 750 | 2000년 | 140 | 75 | 115 | 80 | 4.2 | 9 | 18 | 3.5 | 삼 | 6.5 | |
| 60 | 4250 | 650 | 1900년 | 150 | 80 | 125 | 95 | 3.2 | 9 | 18 | 3.5 | 3.5 | 8.9 | |
| 70 | 5875 | 550 | 1750년 | 170 | 90 | 140 | 110 | 1.1 | 9 | 20 | 3.5 | 3.5 | 13.5 | |
| 80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3.5 | 19.0 | |
| 90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0.6 | 11.5 | 24 | 4 | 4 | 27.2 | |
| 100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2.6 | 14.5 | 28 | 4 | 4 | 44.5 | |
| 130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17.5 | 32 | 5 | 5 | 68.0 | |
