제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: CKS 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
솔 기계류를 출력하기 위한 CKS 두 방식 쐐기 오브르런링 위기 |
재료: |
GCR 15 베어링 강철 |
타입: |
두가지 방식 태도 |
플랜지 사이즈: |
70-160mm |
(Nm을) 회전시키세요: |
20-300 Nm |
체중 (킬로그램): |
107 |
구멍 사이즈(MM): |
10-45 |
이름: |
솔 기계류를 출력하기 위한 CKS 두 방식 쐐기 오브르런링 위기 |
재료: |
GCR 15 베어링 강철 |
타입: |
두가지 방식 태도 |
플랜지 사이즈: |
70-160mm |
(Nm을) 회전시키세요: |
20-300 Nm |
체중 (킬로그램): |
107 |
구멍 사이즈(MM): |
10-45 |

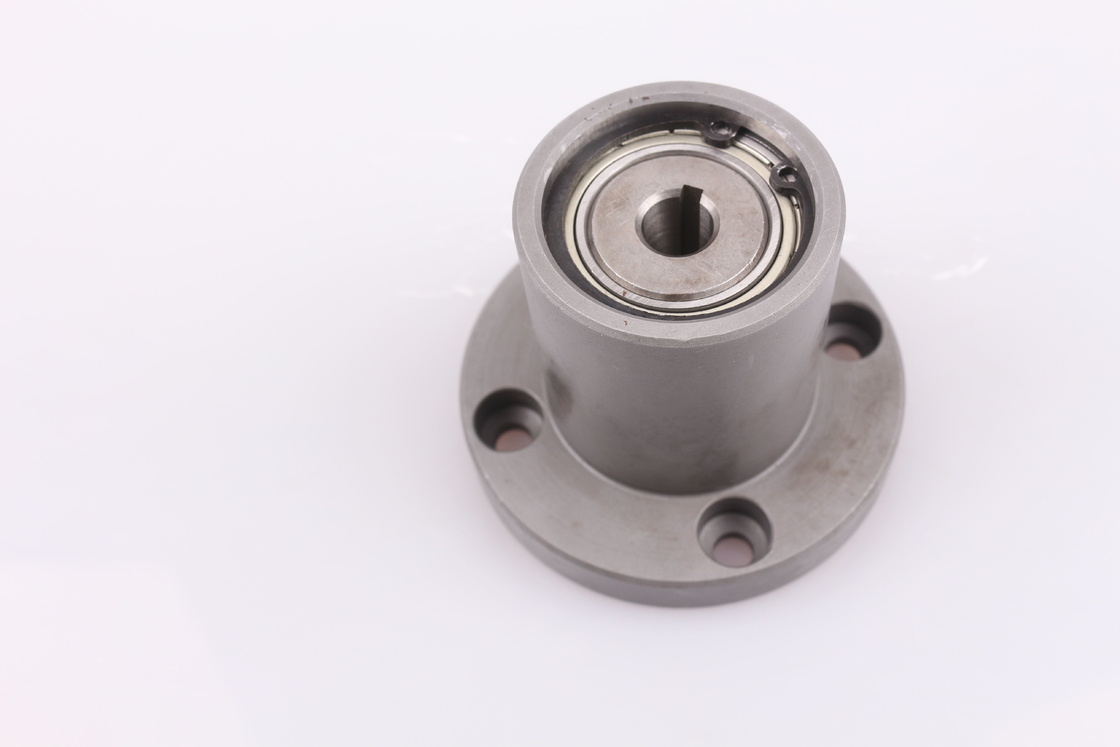

솔 기계류를 출력하기 위한 CKS 두 방식 쐐기 오브르런링 위기
생산 도입
CKS는 두가지 방식 스프래그 타입 오브르런링 위기입니다 ;
백스톱 애플리케이션으로서 일하기 ;
보통 인쇄 장비, 곤포기, 감아올리기 장치, 상승 운송 기계류, 기타 등등에 쓰였습니다 .
CKS 타입 양뱡향 쐐기 오버러닝 클러치는 구동축에 연결된 한쪽 끝에 있는 샤프트 홀과 종동축에 연결된 다른 편에 샤프트 홀을 가지고 있습니다. 아우터 링이 이동하지 않고 구동축이 오른쪽으로 돌아 회전하 또는 시계 반대 방향으로 종동축이 또한 동시에 회전할 때. 종동축이 외부 회전력에 의해 영향을 받을 때, 그것은 오른쪽으로 돌아 또는 시계 반대 방향으로 회전할 수 없습니다. 종종 반대 반전으로서 볼 나사 대우 또는 다른 성분으로 일치되고, 또한 토크 또는 절단 토크를 전하면서, 그것은 배치하는 전송으로서 홀로 사용될 수 있습니다. 기계, 호이스팅과 교통 기계, 다양한 비표준 장비와 테스트 벤치를 패키징하면서, 그것은 기계를 출력하는 기계적인 전송에서 사용됩니다
제품 매개 변수
| 모델 | 동배 크기 | 플랜지 사이즈 |
토크 능력 |
||||||||||
| Ｄ | Ｄ | Ｔ | Ｃ | b1 | t1 | D1 | D2 | D3 | Ｈ | Ｈ | d1 | (N.m) | |
| CKS70(42)X58-10 | 10 | 32 | 51 | 20 | 3 | 1.4 | 70 | 55 | 42 | 58 | 11 | 6.5 | 20 |
| CKS75(45)X58-10 | 10 | 35 | 52 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS75(45)X58-12 | 12 | 35 | 51 | 20 | 4 | 1.8 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS75(45)X58-15 | 15 | 35 | 51 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS95(57)X78-17 | 17 | 47 | 70 | 27 | 5 | 2.3 | 95 | 75 | 57 | 78 | 13 | 8.5 | 50 |
| CKS105(62)X78-20 | 20 | 52 | 70 | 27 | 6 | 2.8 | 105 | 84 | 62 | 78 | 16 | 10.5 | 100 |
| CKS115(74)X78-20 | 20 | 62 | 70 | 27 | 6 | 3.3 | 115 | 95 | 74 | 78 | 16 | 10.5 | 100 |
| CKS115(74)X78-25 | 25 | 62 | 80 | 32 | 8 | 3.3 | 115 | 95 | 74 | 88 | 16 | 10.5 | 120 |
| CKS125(84)X100- 30 | 30 | 72 | 90 | 37 | 8 | 3.3 | 125 | 105 | 84 | 100 | 16 | 10.5 | 150 |
| CKS132(88)X100-30 | 30 | 75 | 90 | 35 | 8 | 3.3 | 132 | 110 | 84 | 100 | 16 | 10.5 | 150 |
| CKS145(94)X110-35 | 35 | 80 | 100 | 40 | 10 | 3.3 | 145 | 120 | 94 | 110 | 20 | 13 | 200 |
| CKS155(102)X110-40 | 40 | 85 | 100 | 40 | 12 | 3.3 | 155 | 128 | 102 | 110 | 20 | 13 | 250 |
| CKS160(108)X120-45 | 45 | 90 | 110 | 45 | 14 | 3.8 | 160 | 134 | 108 | 120 | 20 | 13 | 300 |
