제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: CKZF-B 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |

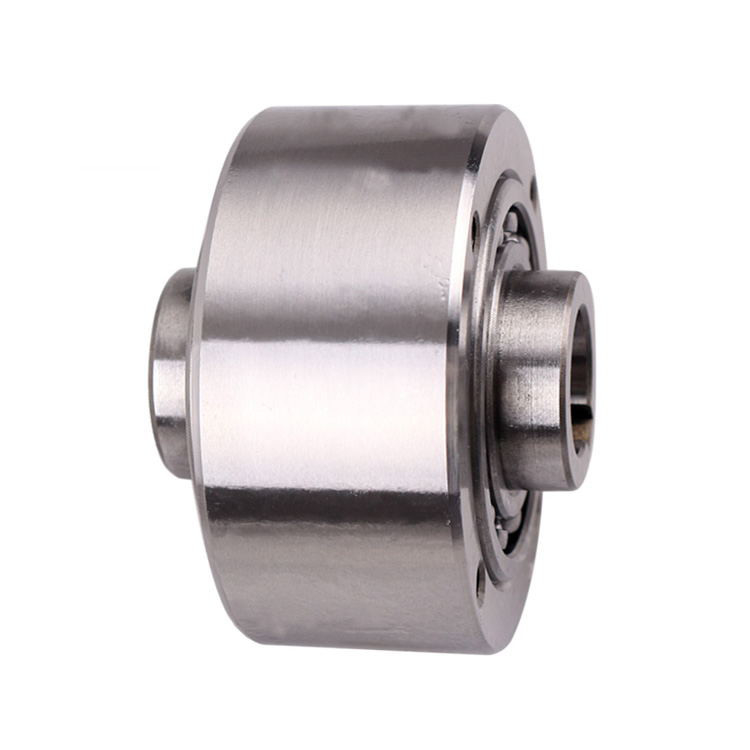

CKZF-B 스프래그 타입 자유륜 백스톱 위기 |
재료: |
GCR 15 베어링 강철 |
타입: |
한 방법 태도 |
두께 (밀리미터): |
100-310 |
(Nm을) 회전시키세요: |
250-8500 |
(KG에) 짓누르세요: |
2.3-70 |
구멍 사이즈(MM): |
30-130 |
이름: |
CKZF-B 스프래그 타입 자유륜 백스톱 위기 |
재료: |
GCR 15 베어링 강철 |
타입: |
한 방법 태도 |
두께 (밀리미터): |
100-310 |
(Nm을) 회전시키세요: |
250-8500 |
(KG에) 짓누르세요: |
2.3-70 |
구멍 사이즈(MM): |
30-130 |
생산 도입
CKZF-B는 베어링 비접촉 쐐기 유형 단방향 클러치입니다. 2 160 시리즈 태도에 의해서 지원됩니다. 아우터 링은 오직 아우터 링만을 일방향 함수를 가지고 있도록 설계되 회전을 넘어섭니다. 그리스는 공장에 포함됩니다. 안쪽이고 아우터 링은 키웨이를 가지고 있고 단부면들이 나사 구멍을 가지고 있으며, 그것이 수직이거나 수평 위치들에 설치될 수 있습니다. 높은 속도 조건 하에 역회전 또는 오버러닝 고속을 방지하기 위한 애플리케이션 사례.
타입 CKZF-B는 2 시리즈 태도를 사용하여, 원심력 스프라그가 내측 레이스 로팅을 타입프리휠즈위스입니다,
오직 바깥 레이스만을 환류 소자를 위해 설계되, 유닛은 윤활된 델리베레도일입니다.
내측 레이스와 바깥 레이스는 키웨이를 가지고 있고 가로대가 각각 수평선상 수직 설치를 위해 눈물이 글썽한 스크루를 가지고 있습니다.
백스톱 또는 오버러닝 클러치 애플리케이션에 적합합니다.
단방향식 클러치는 내측 링과 아우터 링 사이에 설정된 아우터 링, 내측 링과 웨지 블록으로 구성됩니다. 그것은 쐐기 블록 브레이크 또는 롤러 브레이크일 수 있습니다. 단방향식 클러치는 두 유형으로 분할될 수 있습니다 :
자신의 태도와 단방향식 클러치
태도 없는 단방향식 클러치
단방향식 클러치를 위해, 안쪽이고 아우터 링의 센터가 제휴된다는 것이 매우 중요합니다. 만약 당신이 태도 없이 단방향식 클러치를 선택하면, 안쪽이고 아우터 링의 센터가 설치 동안 제휴된다는 것을 고객이 보증하여야 합니다.
| 타입 |
명목상 토크 {N·m} |
오버러닝 극한 속도 Ｒ / 분 | 차원 인컴 | 중량 | |||||||||||
| 나민 | 나맥스 | d/ H7 | D/ H7 | Ｆ | D1 | 비 | Ｃ | Ｌ | 엔-M | Ｈ | bw*tw | bn*tn | 킬로그램 | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6-M6 | 10 | 8*4.0 | 8*3.3 | 2.3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5.0 | 10*3.3 | 3.2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5.0 | 12*3.3 | 4.3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 5.0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 7.5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6.0 | 16*4.3 | 9.0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7.0 | 18*4.4 | 12.7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7.5 | 20*4.9 | 14.5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9.0 | 22*5.4 | 19.0 |
| CKZF-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9.0 | 25*5.4 | 29.5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6.4 | 42.5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7.4 | 70 |
