제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO 9001
모델 번호: UL 8
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 카턴스 또는 공중에 의해 또는 해로로 나무 상자
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
타이어 형태 축 이음 |
재료: |
충돌 |
구멍 내경: |
38-50mm |
보증: |
12개월 |
구조: |
타이어 형태 축 이음 |
탄력적이거나 엄격합니다: |
탄력적입니다 |
중량: |
13KG |
이름: |
타이어 형태 축 이음 |
재료: |
충돌 |
구멍 내경: |
38-50mm |
보증: |
12개월 |
구조: |
타이어 형태 축 이음 |
탄력적이거나 엄격합니다: |
탄력적입니다 |
중량: |
13KG |

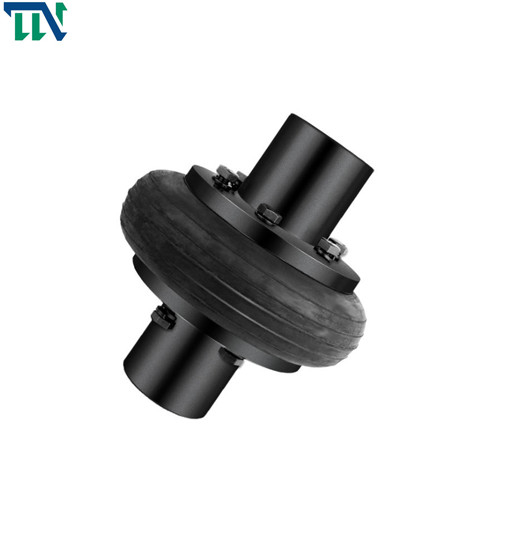

맞춤화된 타이어 본체를 연결하는 마틴을 연결하는 UL 8 타이어 샤프트
제품 특징
· 재료 : GG20 스틸인 무쇠 GG25 : C45
·는 3개 부분으로 이루어졌습니다 : 2번 결합과 한 타이어 신체.
F40-F250.와 종류로부터의 · 크기 : 비, Ｆ, Ｈ.
· 일하는 임시 : -20~80C
· 전파 토크 :10-20000N.M
· 축방향 정렬 오류 : D*2%
· 반경방향 편차 : D*1%
· 각도 정렬 오류 :3' -6'
· 애플리케이션 : 타이어 결합은 습식, 먼지투성이인, 아래의 끌어들인, 진동, 회전하는 것고 복잡한 근무 조건에서 보통 사용됩니다. 다음을 좋아하세요 : 디젤 엔진 펌프
· 설치 : 쉽게 계속, 쉽게 떨어져서.
· 유지 : 윤활 처리와 오래간 것에 대한 어떤 필요.
타이어 결합은 일종의 높은 일래스틱 커플링입니다. 타이어 결합은 좋은 충격 흡수를 가지고 있습니다고 축 오프셋 보정 성능 가운데에 우수합니다. 작동 온도는 있고 - 20 ~ 80 Ｃ,와 전파 토크가 10 ~ 20000 엔 Ｍ입니다. 그것은 적합한 습식이고 먼지투성이이, 충격, 진동, 변하기 쉬운 포워드와 역회전과 빈번한 기동조건이고 분해되고 모라는 것은 편리합니다. 탄성 요소가 필수적 타이어 본체이기 때문에, 분해되고 가도록 편리하고 오래가고 믿을 만한 주유를 필요로 하지 않습니다.
● 표준 반쪽 커플링 구조는 k-형이며, 그것이 더 이상 지시에 표시되지 않을 수 있습니다.
● 고무 요소 (타이어 본체)은 경화되고 금속 압축 플레이트와 가까워집니다. 집회 동안, 그것은 직접적으로 볼트와 2 반쪽 커플링으로 연결됩니다
탄력적인 ●, 큰 감폭과 큰 보상
● 단순 구조와 쉬운 조립체. 타이어 본체를 바꿀 때 축방향으로 결합을 이동할 필요가 없습니다
제품 매개 변수
| 타입 | 무방한 토크 Tn N·m |
즉석 최대 회전력 |
허락됩니다 회전 속도 |
구멍 내경 | 샤프트홀 길이 | Ｄ | 비 | 중량 Kg |
관성 모멘트 I /kg·m2 |
|
| J,J1 | Ｙ | |||||||||
| Ｄ | Ｌ | |||||||||
| UL1 | 10 | 31.5 | 5000 | 11-18 | 22-30 | 25-42 | 80 | 20 | 0.7 | 0.0003 |
| UL2 | 25 | 80 | 5000 | 14-22 | 27-38 | 32-52 | 100 | 26 | 1.2 | 0.0008 |
| UL3 | 63 | 180 | 4500 | 18-25 | 30-44 | 42-62 | 120 | 32 | 1.8 | 0.0022 |
| UL4 | 100 | 315 | 4300 | 20-30 | 38-60 | 52-82 | 140 | 38 | 3.0 | 0.0044 |
| UL5 | 160 | 500 | 4000 | 24-35 | 38-60 | 52-82 | 160 | 45 | 4.6 | 0.0084 |
| UL6 | 250 | 710 | 3600 | 28-40 | 44-84 | 62-112 | 180 | 50 | 7.1 | 0.0164 |
| UL7 | 315 | 900 | 3200 | 32-48 | 60-84 | 82-112 | 200 | 56 | 10.9 | 0.0290 |
| UL8 | 400 | 1250 | 3000 | 38-50 | 60-84 | 82-112 | 220 | 63 | 13.0 | 0.0448 |
| UL9 | 630 | 1800 | 2800 | 42-60 | 84-107 | 112-142 | 250 | 71 | 20.0 | 0.0898 |
| UL10 | 800 | 2240 | 2400 | 45-70 | 84-107 | 112-142 | 280 | 80 | 30.6 | 0.1596 |
| UL11 | 1000 | 2500 | 2100 | 50-75 | 84-107 | 112-142 | 320 | 90 | 39 | 0.2792 |
| UL12 | 1600 | 4000 | 2000 | 55-85 | 84-132 | 112-172 | 360 | 100 | 59 | 0.5356 |
| UL13 | 2500 | 6300 | 1800 | 63-95 | 107-132 | 142-172 | 400 | 110 | 81 | 0.8960 |
| UL14 | 4000 | 10000 | 1600 | 75-110 | 107-167 | 142-212 | 480 | 130 | 145 | 2.2616 |
| UL15 | 6300 | 14000 | 1200 | 85-125 | 132-167 | 172-212 | 560 | 150 | 222 | 4.6456 |
| UL16 | 10000 | 20000 | 1000 | 100-140 | 167-202 | 212-252 | 630 | 180 | 302 | 8.0924 |
| UL17 | 16000 | 31500 | 900 | 120-160 | 167-242 | 212-302 | 750 | 210 | 561 | 20.0176 |
| UL18 | 25000 | 59000 | 800 | 140-180 | 202-242 | 252-302 | 900 | 250 | 818 | 43.0530 |
